SWP-LED系列闪光报警控制仪可与各种SWP系列控制仪表或其他接点式控制检测仪表配套使用。可同时检测八路输入信号,八路信号均采用大规模、高亮度数码管分别显示各通道的当前状态值。
一、 主要特点
闪光报警控制仪的输入信号可选择接点式开路报警、接点式闭路报警或TTL电平。具有多种报警控制输出方式,可自由选择闪光报警、声音报警、继电器报警触点控制输出及带报警记忆或不带报警记忆功能。

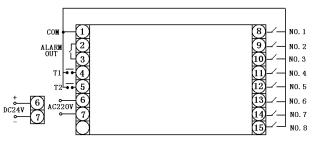

二、 仪表外形及接线图(以下为基本配线方式,特殊订货请参见随机接线图)
仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重量:400g
三、 SWP系列闪光报警控制仪型谱表
型 号
参数显示:八位高亮度LED通道显示
控制作用
闪光报警仪
0:无通讯;2:RS-232;8:RS-485
N
八段数码管指示
平面LED指示(无通讯)
B
C
D
接点式开路报警
标准TTL电平
特殊规格
P
W
DC24V供电
AC220V供电(线性电源,可省略)
平面LED指示的闪光报警器无通讯,无开关电源供电方式。
█ 型号举例:
①SWP-X803-D-A-P-W(发光管式指示)
八路巡检统一控制/报警输出,通讯方式RS232,继电器输出,输入类型PT100,第一报警为上限 报警,第二报警为下限报警,带报警记忆功能,AC 220V供电。
②SWP-X803-8N-B-P-T(数字式指示)
通讯方式RS485,接点式开路报警,DC24V馈电输出,AC90~265V供电,数字式指示。
