SWP-LED双回路数字显示控制仪/光柱显示控制仪

　

　　SWP-LED系列数字显示双回路控制仪/光柱显示控制仪采用微处理器进行控制运算。

   SWP-LED系列双回路光柱显示控制仪集数字仪表与模拟仪表于一体,可对温度、压力、液位、速度等测量信号进行数字量显示控制(高亮度LED数码显示)及相对模拟量显示(光柱显示)，使测量值的显示更为清晰直观。

一、 主要特点　

　1、SWP系列双回路数字显示控制仪/光柱显示控制仪可同时测量显示两路输入信号，并且两路输入信号可为不同分度号。

  2、 可分别带有两路模拟量变送输出与继电器报警输出，适用于各种测试控制场合。

二、 仪表外形及接线图（以下为基本配线方式，特殊订货请参见随机接线图）

　
　

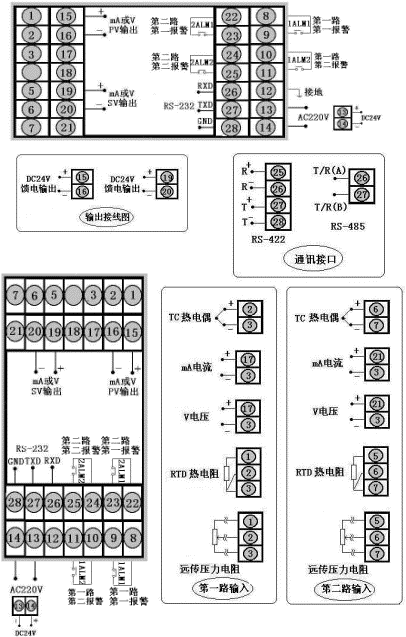

型 号 SWP-D823系列 接　线　图
仪表外形

仪表尺寸:160×80×140mm

开孔尺寸:152×76mm

重 量:400g

型 号 SWP-T823系列（横式）
仪表外形

仪表尺寸:160×80×140mm

开孔尺寸:152×76mm

重 量:400g
型　号

SWP-S823系列
仪表外形

仪表尺寸:80×160×140mm

开孔尺寸:76×152mm

重 量:400g
型  号

SWP-T823系列(竖式)
外形尺寸

仪表尺寸:80×160×140mm

开孔尺寸:76×152mm

重 量:400g
型  号

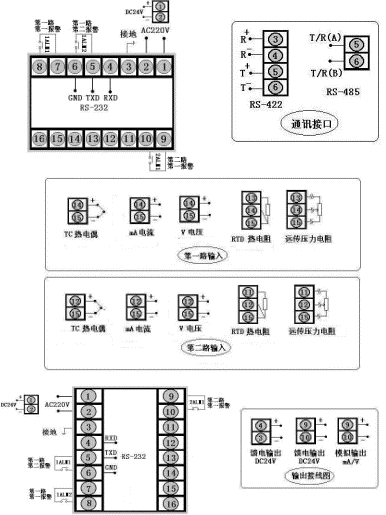

SWP-D923系列

 接　线　图
外形尺寸

仪表尺寸:96×96×140mm

开孔尺寸:92×92mm

重量:400g
型  号

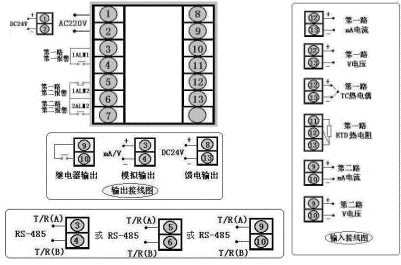

SWP-D423系列

 接　线　图
外形尺寸

外表尺寸:96×48×140mm

开孔尺寸:92×45mm

重量:240g
型  号

SWP-S423系列
外形尺寸

外表尺寸:48×96×140mm

开孔尺寸:45×92mm

重量:240g
型  号

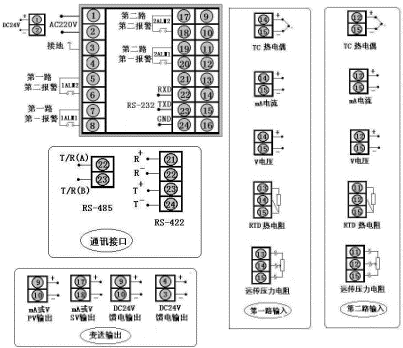

SWP-D723系列

 接　线　图
外形尺寸

外表尺寸:72×72×110mm

开孔尺寸:68×68mm

重量:240g

三、 SWP-LED系列双回路数字显示控制仪型谱表

型  号

 代      码 说      明
SWP- □ □ □□ -□ □ □ -□□ /□□ -□ □ /□ □ -□ -□ 　
外形特征

D

S

 　 　 　 　 　 　 　 　 　 　 　 　 　

横式显示仪表

竖式显示仪表
外形尺寸 　 4

7

8

9

 　 　 　 　 　 　 　 　 　 　 　 　

96×48mm（横） 48×96mm（竖）

72×72mm

160×80mm（横）80×160m（竖）

96×96mm

控制作用

 　

21

23

 　

　

 　

　

 　

　

 　 　

　

　

　

测理显示

三位式控制
通迅方式 　 □ 　 　 　 　 　 　 　 　 　 　

参见"通讯方式”
第一路输出方式 　 □ 　 　 　 　 　 　 　 　 　

参见"输出方式”
第二路输出方式 　 □ 　 　 　 　 　 　 　 　

参见"变送输出方式”
第一路输入类型 　 □□ 　 　 　 　 　 　 　

参见“输入类型”
第二路输入类型 　 □□ 　 　 　 　 　 　 参见“输入类型”
第一路第一报警方式 　 N

H

L

 　 　 　 　 　

无报警（可省略）

位式上限控制/报警

位式下限控制/报警
第一路第二报警方式 　 N

H

L

 　 　 　 　

无报警（可省略）

位式上限控制/报警

位式下限控制/报警
第二路第一报警方式 　 N

H

L

 　 　 　

无报警（可省略）

位式上限控制/报警

位式下限控制/报警
第二路第二报警方式 　 N

H

L

 　 　

无报警（可省略）

位式上限控制/报警

位式下限控制/报警
馈电输出 　

P

2P

 　 DC24V馈电输出

2路DC24V馈电输出
供电方式 　 W

T

　

DC24V供电

AC90～265V供电(开关电源)

AC220V供电(线性电源,可省略)

　

　

四、SWP-LED系列光柱测量显示控制仪型谱表

型  号

 代      码 说      明
SWP- □ □ □□ -□ □ □ -□□ □□ -□ □ /□ □ -□ □ -□ 　
外形特征

D

S

 　 　 　 　 　 　 　 　 　 　 　 　 　 　

横式显示仪表

竖式显示仪表
外形尺寸 　 4

7

8

9

 　 　 　 　 　 　 　 　 　 　 　 　 　

96×48mm（横） 48×96mm（竖）

72×72mm

160×80mm（横）80×160mm（竖）

96×96mm

控制作用

 　

21

23

 　

　

 　

　

 　

　

 　 　

　

　

 　

　

测理显示

三位式控制
通迅方式 　 □ 　 　 　 　 　 　 　 　 　 　 　

参见"通讯方式”
第一路输出方式 　 □ 　 　 　 　 　 　 　 　 　 　

参见"输出方式”
第二路输出方式 　 □ 　 　 　 　 　 　 　 　 　

参见"变送输出方式”
第一路输入类型 　 □□ 　 　 　 　 　 　 　 　

参见“输入类型”
第二路输入类型 　 □□ 　 　 　 　 　 　 　 参见“输入类型”
第一路第一报警方式 　 N

H

L

 　 　 　 　 　 　

无报警（可省略）

位式上限控制/报警

位式下限控制/报警
第一路第二报警方式 　 N

H

L

 　 　 　 　 　

无报警（可省略）

位式上限控制/报警

位式下限控制/报警
第二路第一报警方式 　 N

H

L

 　 　 　 　

无报警（可省略）

位式上限控制/报警

位式下限控制/报警
第二路第二报警方式 　 N

H

L

 　 　 　

无报警（可省略）

位式上限控制/报警

位式下限控制/报警
馈电输出 　

P

2P

 　 　 DC24V馈电输出

2路DC24V馈电输出
供电方式 　 W

T

　

 　

DC24V供电

AC90～265V供电(开关电源)

AC220V供电(线性电源,可省略)
外形特征 　 W

　

 横式光柱

竖式光柱

　

█ 输入类型

代码 输入类型 测量范围 代码 输入类型 测量范围 代码 输入类型 测量范围
01 B 400～1800 ℃ 09 Pt100.1 -99.9～199.9 ℃ 17 30～350Ω -1999～99999 d
02 S 0 ～1600 ℃ 10 Cu50 -50.0～150.0 ℃ 18 特殊规格 用户特定
03 K 0 ～1300 ℃ 11 Cu100 -50.0～150.0 ℃ 19 4～20 mA开方 -1999～99999 d
04 E 0 ～1000 ℃ 12 4～20 mA -1999～99999 d 20 0～10mA开方 -1999～99999 d
05 T -200～400 ℃ 13 0～10 mA -1999～99999 d 21 1～ 5 V开方 -1999～99999 d
06 J 0～1200 ℃ 14 1～5 V -1999～99999 d 22 0～5 V开方 -1999～99999 d
07 Wre 0～2300 ℃ 15 0～5 V -1999～99999 d 23 可切换输入 详见下表
08 Pt100 -200～650 ℃ 16 0～20 mA -1999～99999 d 24 频率输入 0～5kHz

█ 全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下：

　
代码 输入类型 代码 输入类型 代码 输入类型 代码 输入类型 代码 输入类型
01 B 05 T 09 Pt100.1 14 1～5 V 18 1～ 5 V开方
02 S 06 J 10 Cu50 15 0～5 V 19 0～5 V开方
03 K 07 Wre 12 4～20 mA 16 4～20 mA开方 　 　
04 E 08 Pt100 13 0～10 mA 17 0～10mA开方 　 　

█ 通讯方式

　
　
选型代码 0 2 4 8 9
通讯方式 无通讯 RS-232 RS-422 RS-485 特殊规格
　

　

█ 变送输出方式

选型代码 0 2 3 4 5 8
输出方式 无输出 4～20mA 0～10mA

1～5V

0～5V

 特殊输出

同种分度号，选型代码和仪表编程代码不同，在仪表设定时请注意。

注：D423只能做两个报警，即每路各一个报警。

█　型号举例：

SWP-D823-212－10/09-HL/HL-P-W

测量显示，通讯方式为RS232，第一路输出方式为继电器输出，第二路输出方式为4～20mA，第

一路输入类型为CU50，第二路输入类型为Pt100.1，第一路第一报警为上限报警，第一路第二报

警为下限报警，第二路第一报警为上限报警，第二路第二报警为下限报警，DC24馈电输出，供

电方式DC24V。
