SWP-PID自整定控制仪/PID光柱显示控制仪

　

　　SWP-LED系列PID自整定控制仪/PID光柱显示控制仪表适用于需要进行高精度测量控制的系统，可根据被控对象自动演算出最佳PID控制参数。

   SWP-LED系列PID自整定控制仪/PID光柱显示控制仪表集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数码显示）及相对模拟量显示（光柱显示），使测量值的显示更为清晰直观，并可选择双光柱显示。

一、 主要特点　

　　1、 PID参数自整定。

　 2、 可分别带有一路PID控制输出及一路变送输出，可适用各种测量控制场合。

　 3、 手/自动无扰动切换，手自状态下可修改参数。

　 4、 具有多种调节输出方式(PWM输出、可控规触发输出、固态继电器输出及电压/电流输出)。

二、 特殊技术参数

控制输出方式 PWM输出，可控硅触发输出，固态继电器输出，电压/电流输出
设定/显示精度 +0.5% FS+1位数max。设定值与显示值匹配，无相对误差
比例范围 0.0%-100.0%（单位：0.1%）
积分（复位）时间 0-9,999s（单位：1s）
微分（比率）时间 0-9,999s（单位：1s）
控制周期 1-250s（单位：1s）
采样周期 0.5s

三、 仪表外形及接线图（以下为基本配线方式，特殊订货请参见随机接线图）

　
　

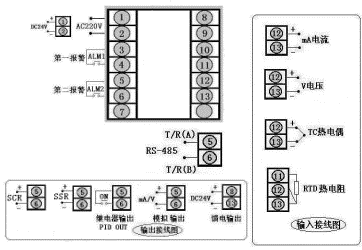

型 号 SWP-ND405系列 接　线　图
仪表外形

仪表尺寸:96×48×110mm

开孔尺寸:92×44mm

重 量:240g

型  号

SWP-NS405系列
外形尺寸

仪表尺寸:48×96×110mm

开孔尺寸:44×92mm

重 量:240g
型  号

SWP-ND805系列

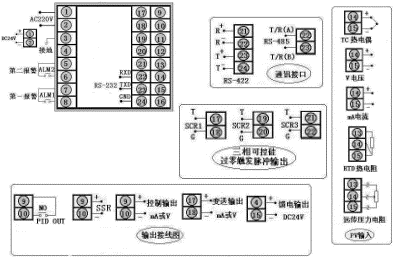

 接　线　图
外形尺寸

仪表尺寸:160×80×140mm

开孔尺寸:152×76mm

重量:400g
型  号

SWP-NT805系列
外形尺寸

外表尺寸:96×48×140mm

开孔尺寸:92×45mm

重量:240g
型  号

SWP-NS805系列
外形尺寸

外表尺寸:80×160×140mm

开孔尺寸:76×152mm

重量:400g
型　号

SWP-NT805系列
外形尺寸

外表尺寸:80×160×140mm

开孔尺寸:76×152mm

重量:400g
型  号

SWP-D905系列

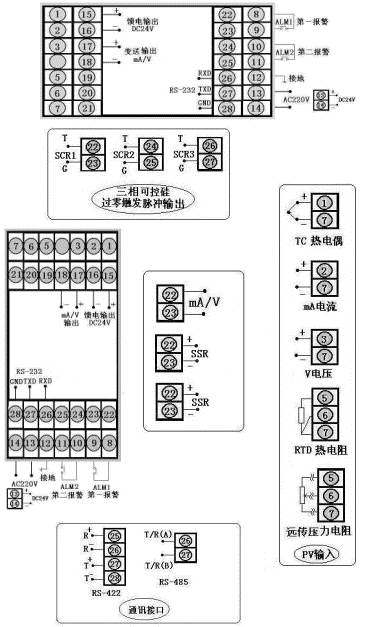

 接　线　图
外形尺寸

外表尺寸:96×96×140mm

开孔尺寸:92×92mm

重量:400g
型  号

SWP-ND705系列

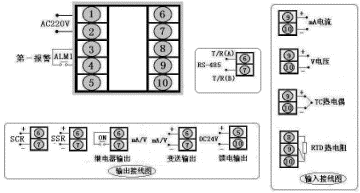

 接　线　图
外形尺寸

外表尺寸:72×72×110mm

开孔尺寸:68×68mm

重量:240g
型  号

SWP-ND105系列

 接　线　图
外形尺寸

外表尺寸:48×48×110mm

开孔尺寸:44×44mm

重量:180g

四、 SWP-LED系列PID参数自整定控制仪型谱表

型  号

 代      码 说      明
SWP-N □ □ □□ -□ □ □ -□□ -□ □ -□ -□ 新一代PID自整定控制仪
外形特征

D

S

 　 　 　 　 　 　 　 　 　 　

横式显示仪表

竖式显示仪表
外形尺寸 　 1

4

7

8

9

 　 　 　 　 　 　 　 　 　

48×48mm

96×48mm（横） 48×96mm（竖）

72×72mm

160×80mm（横）80×160m（竖）

96×96mm

控制作用

 　

05

 　

　

 　

　

　

 　

　

　

PID自整定控制仪
通迅方式 　 0

2

4

8

9

 　 　 　 　 　 　 　

无通讯

通讯接口为RS-232C

通讯接口为RS-422

通讯接口为RS-485

通讯接口特殊规格
控制输出 　 □ 　 　 　 　 　 　

参见"控制输出方式”
变送输出 　 □ 　 　 　 　 　

参见"变送输出方式”
输入类型 　 □□ 　 　 　 　

参见“输入类型”
第一报警方式 　 N

H

L

 　 　 　

无报警（可省略）

位式上限控制/报警

位式下限控制/报警
第二报警方式 　 □ 　 　

参见“报警方式”
馈电输出 　

P

 　 DC24V馈电输出
供电方式 　 W

T

　

DC24V供电

AC90～265V供电（开关电源）

AC220V供电（线性电源，可省略）

　

　

五、SWP-LED系列PID光柱显示控制仪型谱表

型  号

 代      码 说      明
SWP-N T□ □ □□ -□ □ □ -□□ -□ □ -□ -□ -□ 新一代光柱PID显示控制仪
外形特征 D

S

 　 　 　 　 　 　 　 　 　 　 　

横式显示仪表

竖式显示仪表
外形尺寸 　

8

 　 　 　 　 　 　 　 　 　 　

160×80mm(横)，80×160mm(竖)

控制作用

 　

05

 　

　

 　

　

　

 　

　

 　

　

PID自整定控制仪
通迅方式 　 0

2

4

8

9

 　 　 　 　 　 　 　 　

无通讯

通讯接口为RS-232C

通讯接口为RS-422

通讯接口为RS-485

通讯接口特殊规格
控制输出 　 □ 　 　 　 　 　 　 　

参见"控制输出方式”
变送输出 　 □ 　 　 　 　 　 　

参见"变送输出方式”
输入类型 　 □□ 　 　 　 　 　

参见“输入类型”
第一报警方式 　 N

H

L

 　 　 　 　

无报警（可省略）

位式上限控制/报警

位式下限控制/报警
第二报警方式 　 □ 　 　 　 参见“报警方式”
馈电输出 　

P

　

 　 DC24V馈电输出
供电方式 　 W

T

　

 　

DC24V供电

AC90～265V供电（开关电源）

AC220V供电(线性电源，可省略）
外形特征 　 X

　

 横式显示

竖式显示（可省略）

　

█ 输入类型

代码 输入类型 测量范围 代码 输入类型 测量范围 代码 输入类型 测量范围
01 B 400～1800 ℃ 09 Pt100.1 -99.9～199.9 ℃ 17 30～350Ω -1999～99999 d
02 S 0 ～1600 ℃ 10 Cu50 -50.0～150.0 ℃ 18 特殊规格 用户特定
03 K 0 ～1300 ℃ 11 Cu100 -50.0～150.0 ℃ 19 4～20 mA开方 -1999～99999 d
04 E 0 ～1000 ℃ 12 4～20 mA -1999～99999 d 20 0～10mA开方 -1999～99999 d
05 T -200～400 ℃ 13 0～10 mA -1999～99999 d 21 1～ 5 V开方 -1999～99999 d
06 J 0～1200 ℃ 14 1～5 V -1999～99999 d 22 0～5 V开方 -1999～99999 d
07 Wre 0～2300 ℃ 15 0～5 V -1999～99999 d 23 可切换输入 详见下表
08 Pt100 -200～650 ℃ 16 0～20 mA -1999～99999 d 　 　 　

█ 全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下：

　
代码 输入类型 代码 输入类型 代码 输入类型 代码 输入类型 代码 输入类型
01 B 05 T 09 Pt100.1 14 1～5 V 18 1～ 5 V开方
02 S 06 J 10 Cu50 15 0～5 V 19 0～5 V开方
03 K 07 Wre 12 4～20 mA 16 4～20 mA开方 　 　
04 E 08 Pt100 13 0～10 mA 17 0～10mA开方 　 　

█ 通讯方式

　
　
选型代码 0 2 4 8 9
通讯方式 无通讯 RS-232 RS-422 RS-485 特殊规格
　

　

█ 控制输出方式

选型代码 0 1 2 3 4 5 6 7 8
输出方式 无输出 继电器 4～20mA 0～10mA

1～5V

0～5V

 SCR输出 SSR输出 特殊输出

█ 报警输出方式

选型代码 　N H L G A D
输出方式 无报警（可省略） 上限报警 下限报警 偏差内报警 偏差外报警 LBA报警


注：D105报警输出只有一个。

　　
　　控制输出为PID控制，变送输出为测量值对应的变送输出。D405及S405系列只能选择PID控

制输出。同种分度号，选型代码和仪表编程代码不同，在仪表设定时请注意。

█　型号举例：

SWP-D805-21-08-HL-P-W

PID自整定控制仪，通讯方式RS232，输出方式继电器输出，输入类型为Pt100，第一报警为上限

报警，第二报为下限报警，馈电输出，DC24V供电，横表。
