SWP-LED系列PID外给定（或阀位）控制仪 /PID外给定（或阀位）光柱显示控制仪适用于需要进行高精度测量控制的系统，可取代放大器直接驱动执行的机构(如阀位等)。
SWP-LED系列PID自整定控制仪/PID光柱显示控制仪表集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数码显示）及相对模拟量显示（光柱显示），使测量值的显示更为清晰直观，并可选择双光柱显示。
一、 主要特点
1、
通过简单快捷的参数设置，即可适配各种分度号,，进一步提高了仪表的多用性与可靠性。
2、 PID参数自整定。
3、
同时输入、显示测量信号及阀位反馈信号。可分别带有一路模拟量控制输出（开关量控制输出-继电器正转、反转控制）及一路模拟量变送输出，可适用于各种测量控制场合。
4、
自动跟随外部给定值（或阀位反馈值）进行控制输出（模拟量控制输出或继电器正转、反转控制输出）。可实现自动/手动无扰动切换。手动切换至自动时，采用逼近法积算，并带切换限幅功能，以实现手动/自动的平稳切换。
二、
特殊技术参数
|
控制输出方式 |
PWM输出，可控硅触发输出，固态继电器输出，电压/电流输出 |
|
设定/显示精度 |
+0.5%
FS+1位数max。设定值与显示值匹配，无相对误差 |
|
比例范围 |
0.0%-100.0%（单位：0.1%） |
|
积分（复位）时间 |
0-9,999s（单位：1s） |
|
微分（比率）时间 |
0-9,999s（单位：1s） |
|
控制周期 |
1-250s（单位：1s） |
|
采样周期 |
0.5s |
三、
仪表外形及接线图（以下为基本配线，特殊订货请参考见随机接线图）
|
|
|
|
型 号 |
SWP-ND415、D425系列 |

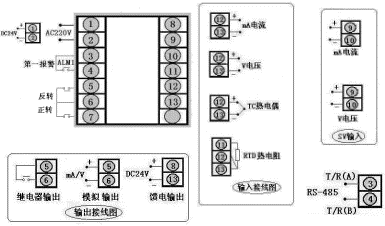

接 线 图 |
|
仪表外形 |
仪表尺寸:96×48×110mm
开孔尺寸:92×44mm
重 量:240g |
 |
|
型 号 |
SWP-NS415、S425系列 |
|
外形尺寸 |
仪表尺寸:48×96×110mm
开孔尺寸:44×92mm
重 量:240g |
|
型 号 |
SWP-ND815、D825系列 |

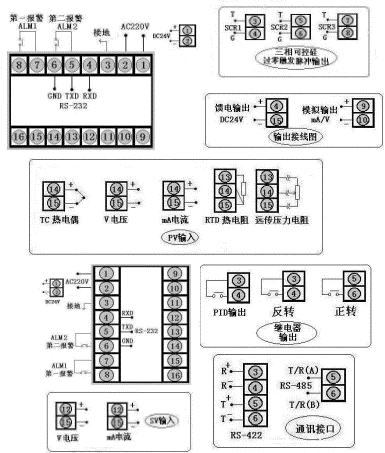

接 线 图 |
|
外形尺寸 |
仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重量:400g |
 |
|
型 号 |
SWP-NT815、T825系列 |
|
外形尺寸 |
外表尺寸:96×48×140mm
开孔尺寸:92×45mm
重量:240g |
|
型 号 |
SWP-NS815、S825系列 |
|
外形尺寸 |
外表尺寸:80×160×140mm
开孔尺寸:76×152mm
重量:400g |
|
型 号 |
SWP-NT815、T825系列 |
|
外形尺寸 |
外表尺寸:80×160×140mm
开孔尺寸:76×152mm
重量:400g |
|
型 号 |
SWP-D915、D925系列 |

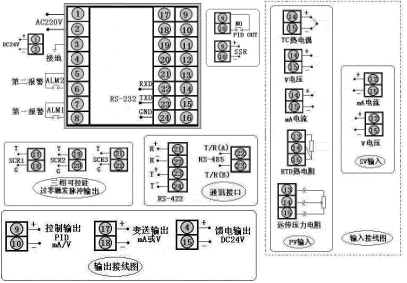

接 线 图 |
|
外形尺寸 |
外表尺寸:96×96×140mm
开孔尺寸:92×92mm
重量:400g |
 |
|
型 号 |
SWP-ND715、D725系列 |
接 线 图 |
|
外形尺寸 |
外表尺寸:72×72×110mm
开孔尺寸:68×68mm
重量:240g |
 |
四、 SWP-LED系列PID参数自整定控制仪型谱表
|
型
号 |
代
码 |
说
明 |
|
SWP-N |
□ |
□ |
□□ |
-□ |
□ |
□ |
-□□ |
/□□ |
-□ |
□ |
-□ |
-□ |
新一代PID自整定控制仪 |
|
外形特征 |
D
S |
|
|
|
|
|
|
|
|
|
|
|
横式显示仪表 竖式显示仪表 |
|
外形尺寸 |
|
4
7
8
9 |
|
|
|
|
|
|
|
|
|
|
96×48mm(横) 48×96mm(竖) 72×72mm
160×80mm(横)80×160m(竖) 96×96mm |
|
控制作用 |
|
15
25 |
|
|
|
|
|
|
|
|
|
外给定控制
阀位控制(继电器正转反转控制) |
|
通迅方式 |
|
□ |
|
|
|
|
|
|
|
|
参见“通讯方式” |
|
控制输出 |
|
□ |
|
|
|
|
|
|
|
参见"控制输出方式” |
|
变送输出 |
|
□ |
|
|
|
|
|
|
参见"变送输出方式” |
|
PV输入类型 |
|
□□ |
|
|
|
|
|
参见“输入类型” |
|
SV输入类型 |
|
□□ |
|
|
|
|
参见“输入类型” |
|
第一报警方式 |
|
□ |
|
|
|
参见“报警输出方式” |
|
第二报警方式 |
|
□ |
|
|
参见“报警输出方式” |
|
馈电输出 |
|
P |
|
DC24V馈电输出 |
|
供电方式 |
|
W
T
|
DC24V供电
AC90～265V供电(开关电源)
AC220V供电(线性电源,可省略) |
五、SWP-LED系列PID光柱显示外给定（或阀位）控制仪型谱表
|
型
号 |
代
码 |
说
明 |
|
SWP-N |
T□ |
□ |
□□ |
-□ |
□ |
□ |
-□□ |
/□□ |
-□ |
□ |
-□ |
-□ |
-□ |
新一代PID自整定控制仪 |
|
外形特征 |
D
S |
|
|
|
|
|
|
|
|
|
|
|
|
横式显示仪表 竖式显示仪表 |
|
外形尺寸 |
|
8 |
|
|
|
|
|
|
|
|
|
|
|
160×80mm（横）80×160m（竖） |
|
控制作用 |
|
15
25 |
|
|
|
|
|
|
|
|
|
|
外给定控制
阀位控制（继电器正转反转控制） |
|
通迅方式 |
|
□ |
|
|
|
|
|
|
|
|
|
参见“通讯方式” |
|
控制输出 |
|
□ |
|
|
|
|
|
|
|
|
参见"控制输出方式” |
|
变送输出 |
|
□ |
|
|
|
|
|
|
|
参见"变送输出方式” |
|
PV输入类型 |
|
□□ |
|
|
|
|
|
|
参见“输入类型” |
|
SV输入类型 |
|
□□ |
|
|
|
|
|
参见“输入类型” |
|
第一报警方式 |
|
□ |
|
|
|
|
参见“报警输出方式” |
|
第二报警方式 |
|
□ |
|
|
|
参见“报警输出方式” |
|
馈电输出 |
|
P |
|
|
DC24V馈电输出 |
|
供电方式 |
|
W
T
|
|
DC24V供电
AC90～265V供电(开关电源)
AC220V供电(线性电源,可省略) |
|
外形特征 |
|
W
T
|
横式显示
竖式显示(可省略) |
█
输入类型
|
代码 |
输入类型 |
测量范围 |
代码 |
输入类型 |
测量范围 |
代码 |
输入类型 |
测量范围 |
|
01 |
B |
400～1800 ℃ |
09 |
Pt100.1 |
-99.9～199.9
℃ |
17 |
30～350Ω |
-1999～99999 d |
|
02 |
S |
0 ～1600 ℃ |
10 |
Cu50 |
-50.0～150.0
℃ |
18 |
特殊规格 |
用户特定 |
|
03 |
K |
0 ～1300 ℃ |
11 |
Cu100 |
-50.0～150.0
℃ |
19 |
4～20 mA开方 |
-1999～99999 d |
|
04 |
E |
0 ～1000 ℃ |
12 |
4～20 mA |
-1999～99999 d |
20 |
0～10mA开方 |
-1999～99999 d |
|
05 |
T |
-200～400 ℃ |
13 |
0～10 mA |
-1999～99999 d |
21 |
1～ 5 V开方 |
-1999～99999 d |
|
06 |
J |
0～1200 ℃ |
14 |
1～5 V |
-1999～99999 d |
22 |
0～5 V开方 |
-1999～99999 d |
|
07 |
Wre |
0～2300 ℃ |
15 |
0～5 V |
-1999～99999 d |
23 |
可切换输入 |
详见下表 |
|
08 |
Pt100 |
-200～650 ℃ |
16 |
0～20 mA |
-1999～99999 d |
|
|
|
█
全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下：
|
代码 |
输入类型 |
代码 |
输入类型 |
代码 |
输入类型 |
代码 |
输入类型 |
代码 |
输入类型 |
|
01 |
B |
05 |
T |
09 |
Pt100.1 |
14 |
1～5 V |
18 |
1～ 5 V开方 |
|
02 |
S |
06 |
J |
10 |
Cu50 |
15 |
0～5 V |
19 |
0～5 V开方 |
|
03 |
K |
07 |
Wre |
12 |
4～20 mA |
16 |
4～20 mA开方 |
|
|
|
04 |
E |
08 |
Pt100 |
13 |
0～10 mA |
17 |
0～10mA开方 |
|
|
█
通讯方式
|
| |
█
控制输出方式
|
选型代码 |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
输出方式 |
无输出 |
继电器 |
4～20mA |
0～10mA |
1～5V |
0～5V |
SCR输出 |
SSR输出 |
特殊输出 |
█
报警输出方式
|
选型代码 |
N |
H |
L |
G |
A |
D |
|
输出方式 |
无报警（可省略） |
上限报警 |
下限报警 |
偏差内报警 |
偏差外报警 |
LBA报警 |
第一报警输出只能选择N、H或L报警输出。
注1：仪表显示方式为 PV、SV双LED显示。
注2：外给定控制--可选择由内部设定控制目标值或由外部输入设定控制目标值。
注3：阀位控制--继电器正转、反转控制输出。
█ 型号举例：
①SWP-ND815-21-08/12-HL-P-W
外给定控制,通讯方式RS232,输出方式继电器输出,PV输入类型为Pt100,SV输入类型为4～20
mA,第一报警为上限报警,第二报警为下限报警,DC24V馈电输出,供电方式为直流24V供电。
②SWP-NT815-81-10/12-LH-T
光柱显示，外给定控制，通讯方式RS485，输出方式继电器输出，PV输入类型为Cu50，SV输入类
型为4～20
mA，第一报警为下限报警，第二报警为上限报警，开关电源AC90～265V供电。
|
