SWP-LED系列32段PID可编程序控制仪适用于需要进行高精度多段曲线程序升/降温控制的系统。
SWP-LED系列32段PID可编程序控制仪可根据生产过程的要求，按照一定的曲线进行控制
一、仪表特点
1、 可分别带有一路PID控制输出及一种变送输出，可适用于各种测量控制场合。
2、
最多可分三十二段曲线对控制对象进行编程控制，每一段均采用PID参数设定控制，使控制更为精确可靠。
3、
可实现自动/手动无扰动切换。手动切换至自动时，采用逼近法积算，并带切换限幅功能，以实现手动/自动的平滑切换。
4、 具有多种曲线控制输出功能，可实现曲线控制暂停、曲线控制清零、曲线控制步进等功能。

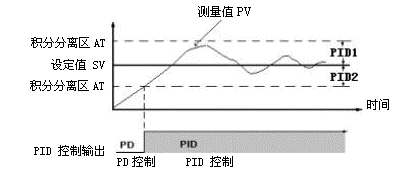

5、 可选择采用双区PID控制，抑制超调，提高控制精度。
二、 特殊技术参数
| 控制输出方式 |
PWM输出，可控硅触发输出，固态继电器输出，电压/电流输出 |
| 设定/显示精度 |
+0.5%
FS+1位数max。设定值与显示值匹配，无相对误差 |
| 比例范围 |
0.0%-100.0%（单位：0.1%） |
| 积分（复位）时间 |
0-9,999s（单位：1s） |
| 微分（比率）时间 |
0-9,999s（单位：1s） |
| 控制周期 |
1-250s（单位：1s） |
| 采样周期 |
0.5s |
三、仪表外形及接线图（以下为基本配线，特殊订货请参考见随机接线图）
|
型号 |
SWP-P805系列 |

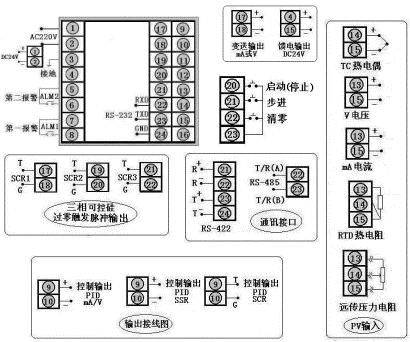

接 线 图 |
|
仪表外形 |
仪表尺寸
:160×80×140mm
开孔尺寸:152×76mm
重 量:400g |
 |
|
仪表尺寸寸
:80×160×140mm
开孔尺寸:76×152mm
重 量:400g
|
|
SWP-P905系列 |

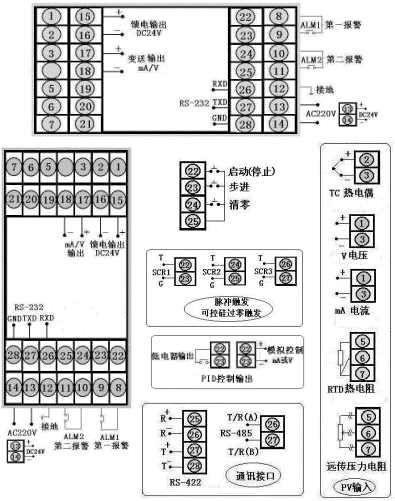

接 线 图 |
|
仪表尺寸寸
:96×96×140mm
开孔尺寸:92×92mm
重 量:400g
|
 |
|
