SWP系列音响报警器，采用报警声音专用芯片及集成音频功率放大器设计而成。它线路简单，工作稳定可靠，声音宏亮，音色纯真。
一、 主要特点
1、可和各种闪光报警器配套使用，也可单独作为报警器使用。
2、它具有外接线路简单、安装方便、工作寿命长。
3、发声效率高及功耗低、可接受接点输入信号等特点。
二、 仪表外形及尺寸
|
仪表外形 |
仪表尺寸:142×115×35mm
重量：500g |
三、 技术参数
| 输入信号 |
电平信号输入： 高电平（5V～24V）有效 接点信号输入： 动合有效 |
|
音响报警 |
音警信号输入，立即发声，二种音调选择，音量可控 |
|
自检功能 |
按下测试开关，音响器即发声 |
|
环境条件 |
温度范围 －10℃~+55℃ 相对湿度≤85% (无结露) |
|
供电电压 |
DC24V |
|
功 耗 |
报警时≤8W 未报警时≤0.1W |
|
结 构 |
小型化插装结构 |
|
安 装 |
DIN导轨安装 |
四、

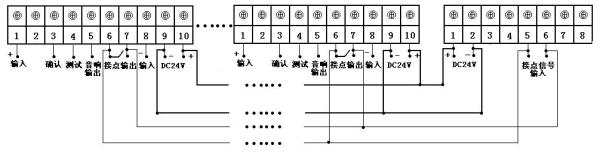

接线图（以下为基本配线方式，特殊订货请参见随机接线图）
|
