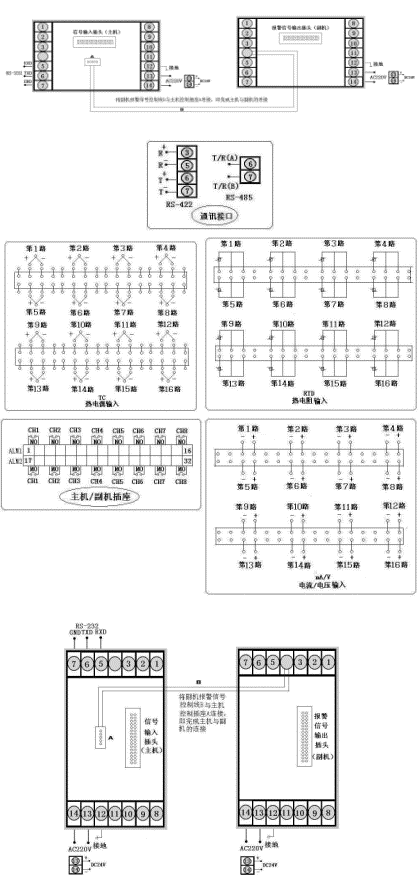

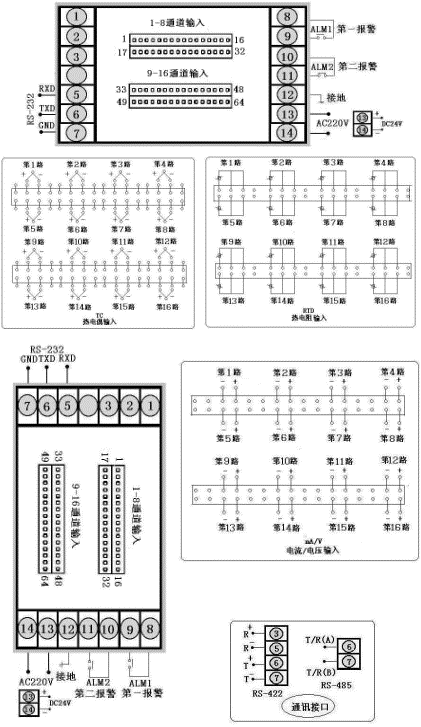

三、 SWP-LED系列多路巡检测量控制仪型谱表

型号	代码										说明
SWP-M	□	□	□□	-□	□	-□□	-□	□	-□	-□	智能多路巡检控制仪
外形特征	D S										横式显示仪表竖式显示仪表
外形尺寸		8									160×80mm（横），80×160mm（式）
控制作用			□□								参见“控制作用”
通迅方式				□							参见“通讯方式”
输出方式					□						参见“制输出方式”
输入类型						□□					参见“输入类型”
第一报警方式							□				参见“报警方式”
第二报警方式								□			参见“报警方式”
馈电输出									K		带报警记忆功能不带报警记忆功
供电方式										W T	DC24V供电 AC90～265V供电（开关电源） AC220V供电（线性电源，可省略）

特殊型号或要求的，请提供分度号或参考标准，定货时说明。

█ 输入类型

█ 报警方式

　

选型代码 N H L

报警方式

无位式控制或报警（可省略）

位式上限控制或上限报警

位式下限控制或下限报警

█ 通讯方式

选型代码	0	2	4	8	9
通讯方式	无通讯	RS-232	RS-422	RS-485	特殊规格

█ 控制输出方式

选型代码	0	1	2	3	4	5	6	7	8	9
输出方式	无输出	继电器输出	4～20mA	0～10mA	1～5V	0～5V	SCR输出	SSR输出	特殊输出	SOT输出

█ 控制作用

选型代码	06	07	08	09	14
输出方式	八路巡检测量显示	八路巡检统一控制/报警输出	八路巡检分别控制/报警输出	十六路巡检测量显示	十六路巡检统一控制/报警输出

注1：仪表一般为输入同一类型信号，如需各通道输入不同的信号，请在订货时详细注

明各通道的输入信号类型。

注2：统一控制/报警输出：即仪表所有通道共用一个（或两个）报警输出继电器，或所

有通道共用一组变送控制输出。统一控制/报警输出仪表分以下两种报警方式（无特殊

说明提供不带报警记忆的仪表）。

　　a .不带报警记忆功能：巡测至当前通道时有报警则输出报警，巡测至下通道如无报

警则报警输出关闭。

　　b .带报警记忆功能：巡测至当前通道时有报警则输出报警，巡测至下通道如无报警但报

警输出继续，直至所有通道均无报警方停止输出。

　　c .分别控制/报警输出：即仪表各测量通道均有一个（或两个）报警继电器输出报

警，报警输出互相独立。或各测量通道均有一组相互独立的变送控制输出。当输入通道

≤8时，可选择分别带上下限/路报警输出，当输入通道>8、≤16时，可选择上限或下限

/路报警输出。

█　型号举例：

①SWP-MD807-21-08-HL-K-W

八路巡检统一控制/报警输出，通讯方式为RS232，输出方式为继电器输出，输入类型为Pt100，

第一报警为上限报警，第二报警为下限报警，带报警记忆功能，DC24V供电，横表。

②SWP-MS814-81-10-LH-T

十六路巡检统一控制/报警输出，通讯方式为RS485，输出方式为继电器输出，输入类型为

CU50，第一报警为下限报警，第二报警为上限报警，AC90～265V供电，竖表。
