SWP-LK系列流量积算控制仪

　

　

★　五位瞬时流量＋八位瞬时累积显示。

    SWP-LED系列流量积算控制仪适用于各种液体、蒸汽、天然气、一般气体等的流量积算测量控制。

一、仪表特点

   1、 万能无跳线输入技术，使每台仪表仅通过简单快捷的参数设置，即可适配各种分度号。进一步提高了仪表的多用性与可靠性。

   2、 流量系数K的自动演算具有多种输入信号功能，可配接各种差压、压力及频率式流量传感器（如涡街、涡轮、孔板等）,可自由选择多种补偿方式（如温度、压力补偿等）。

   3、 具有极宽的显示测量范围，可切换显示温度补偿测量值、压力补偿测量值、流量（差压、频率）测量值等，及十二位的流量累积测量值（0--999999999999字），可精确到小数点后三位（0.001）进行累积，可设定仪 表内部参数使最大累积达到9999999999.99′100。

　　4、 采用查表法进行密度补偿，可全自动对过热蒸汽、饱和蒸汽进行精度极高的积算控制。

　5、 仪表面板增加了一组LED发光二极管状态指示，每一发光二极管对应一种状态，用以指明对应显示值的工 程含义，方便用户观测。

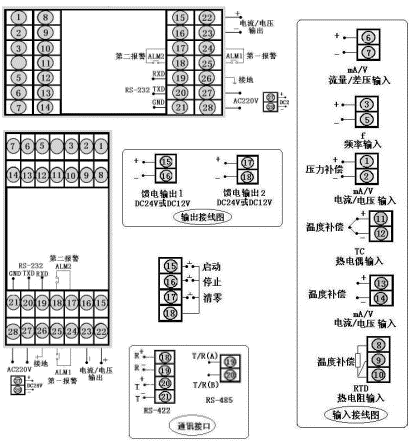

二、 仪表外形及接线图（以下为基本配线，特殊订货请参见随机接线图）

型号 SWP-L80系列 接 线　图

仪表外形

仪表尺寸








:160×80×140mm

开孔尺寸:152×76mm

重 量:400g

仪表尺寸










:80×160×140mm

开孔尺寸:76×152mm

重 量:400g

　

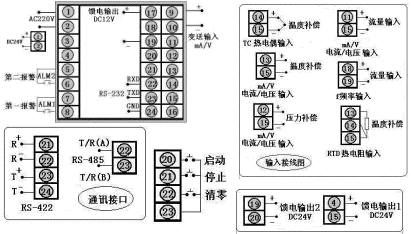

SWP-LK90系列 接　线　图

仪表尺寸:96×96×140mm

开孔尺寸:92×92mm

重 量:400g

　
　

   SWP－LK系列与LE系列接线端子序号不同

三、SWP-LED系列流量积算控制仪型谱表

型  号

 代      码 说      明
SWP-LK □ □□ -□ □ -□ □ □ -□ □ -□□ -□ -□ 5位+8位流量积算控制表
外形尺寸 8

9

 　 　 　 　 　 　 　 　 　 　 　

160×80mm（横）80×160mm（竖)

96×96mm

控制作用

 　 01

02

03

04

05

 　

　

 　 　 　

　

 　 　 　

　

无补偿输入

带补偿输入

过热蒸汽带温压补偿输入

饱和蒸汽带温压补偿输入

用户特定曲补偿输入
通迅方式 　 □ 　 　 　 　 　 　 　 　 　

参见“通讯方式”
输出方式 　 □ 　 　 　 　 　 　 　 　

参见“输出方式”
流量信号类型 　 □ 　 　 　 　 　 　 　 参见“输入类型”
压力补偿类型 　 □ 　 　 　 　 　 　 参见“输入类型”
温度补偿类型 　 □ 　 　 　 　 　

参见“输入类型”
第一报警方式 　 N

H

L

B

C

D

 　 　 　 　

无报警（可省略）

上限控制（或报警）

下限控制（或报警）

流量定量到控制 --自动启动

流量定量过程控制--自动启动

流量定量到控制 --自动清零
第二报警方式 　 N

H

L

B

C

 　 　 　

无报警（可省略）

上限控制（或报警）

下限控制（或报警）

量定量到控制 --自动启动

量定量过程控制--自动启动
馈电输出 　

N

P

2P

 　 　

无馈电输出（可省略）

DC24V馈电输出

2路DC24V馈电输出
供电方式 　

W

T

　

　

DC24V供电

AC90～265V供电(开关电源)

AC220V供电(线性电源，可省略)
外形特征 　 S

　

 竖式显示仪表

横式显示仪表（可省略）

█ 输出方式

　
选型代码 0 1 2 3 4 5
输出方式 无通迅

继电器

 4～20mA 0～10mA 0～10mA

0～5V

█ 通迅方式

　
选型代码 0 2 4 8 9
通迅方式 无通迅 RS-232 RS-422 RS-485 特殊规格

█　输入类型：（出厂默认值）

代码 输入类型 测量范围 代码 输入类型 测量范围 说明
A 4～20 mA -1999～99999 d O 脉冲—集电极开路 0～5KHz 本表所列为最大量程，用户可在量程范围内通过修改仪表二级参数确定量程范围
B 0～10 mA -1999～99999 d G Pt100 -200～650 ℃
C 1～5 V -1999～99999 d E 热电偶E型 0～1000 ℃
D 0～5 V -1999～99999 d K 热电偶K型 0～1300 ℃
M 0～20 mA -1999～99999 d R 用户特定 -1999～99999 d
F 脉冲 0～5KHz N 无补偿输入 　

注1：LK802、LK803、LK804系列可通过设定仪表二级参数互相切换。

注2：仪表除0～20mA、脉冲-集电极开路两种输入信号外,其余信号均可通过设定仪表二级参数

自由更改。如用户选择特定曲线补偿输入(查表法)时，请在订货时提供相关技术参数或密度表

格。

█ 型号举例：

①SWP-LK802-02-AAG-NN

补偿输入5位流量积算控制仪，流量输入类型为4～20mA，压力补偿输入类型为4～20mA，温度补

偿输入类型为4～20mA，4～20mA变送输出，无报警输出。

②SWP-LK803-81-ACK-BL-P

过热蒸汽带温度压力补偿的5位流量积算控制仪，流量输入类型为4～20mA，压力补偿输入类型

为1～5V，温度补偿输入类型为热电偶K型，继电器控制输出，带RS-485通讯，带流量定量到控

制报警输出，带下限报警输出，带DC24V馈电输出。
