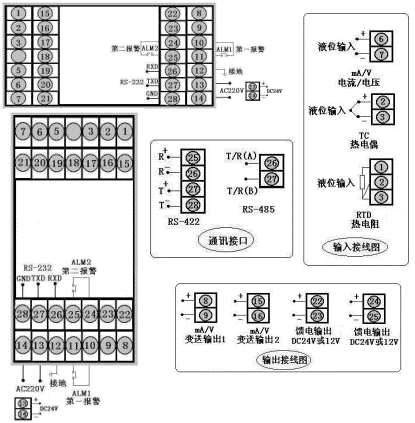

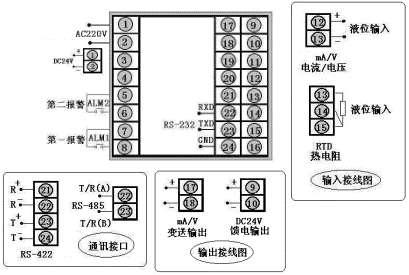

HK80系列与HE80系列接线端子序列号定义不同
三、SWP-LED液位<=>容积控制仪型谱表
|
型
号 |
代
码 |
说
明 |
|
SWP-HK |
□ |
□□ |
-□ |
□ |
-□□ |
-□ |
□ |
-□□ |
-□ |
-□ |
5位+8位液位<=>容积控制 |
|
外形尺寸 |
8
9 |
|
|
|
|
|
|
|
|
|
160×80mm(横)80×160mm(竖) 96×96mm |
|
控制作用 |
|
01
03 |
|
|
|
|
|
|
|
|
无控制（无报警）输出
带控制（有报警）输出
|
|
通迅方式 |
|
□ |
|
|
|
|
|
|
|
参见"通讯方式” |
|
输出方式 |
|
□ |
|
|
|
|
|
|
参见"控制输出方式” |
|
输入类型 |
|
□□ |
|
|
|
|
|
参见“输入类型” |
|
第一报警方式 |
|
N
H
L |
|
|
|
|
无控制（或报警可省略） 上限控制（或报警） 下限控制（或报警） |
|
第二报警方式 |
|
N
H
L |
|
|
|
无控制（或报警可省略） 上限控制（或报警） 下限控制（或报警） |
|
馈电输出 |
|
N
P |
|
|
无馈电输出（可省略）
DC24V馈电输出 |
|
供电方式 |
|
W
T
|
|
DC24V供电
AC90～265V供电(开关电源)
AC220V供电(线性电源可省略) |
|
外形特征 |
|
S |
竖式显示仪表
横式显示仪表(可省略) |
█
控制输出方式
|
选型代码 |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
输出方式 |
无输出 |
继电器 |
4～20mA |
0～10mA |
1～5V |
0～5V |
SCR输出 |
SSR输出 |
特殊输出 |
SOT输出 |
█
通迅方式
|
选型代码 |
0 |
2 |
4 |
8 |
9 |
|
通迅方式 |
无通迅 |
RS-232 |
RS-422 |
RS-485 |
特殊规格 |
█ 输入类型：（出厂默认值）
|
代码 |
输入类型 |
测量范围 |
代码 |
输入类型 |
测量范围 |
说明 |
|
A |
4～20 mA |
-1999～99999 d |
D |
0～5 V |
-1999～99999 d |
本表所列为最大量程，用户可在量程范围内通过修改仪表二级参数确定量程范围 |
|
B |
0～10 mA |
-1999～99999 d |
L |
电阻 |
-1999～99999 d |
|
C |
1～5 V |
-1999～99999 d |
R |
用户特定 |
全量程 |
注1：LK802、LK803、LK804系列可通过设定仪表二级参数互相切换。
注2：仪表除0～20mA、脉冲-集电极开路两种输入信号外,其余信号均可通过设定仪表二级参数
自由更改。
如用户选择特定曲线补偿输入（查表法）时，请在订货时提供相关技术参数或密度表格。
█ 型号举例：
①SWP-HK801-22-A-NN
无控制（或报警）输出液位?容积控制仪，输入类型为4～20mA，带RS-232通讯，4～20mA控制输
出，无报警输出。
②SWP-HK903-81-A-HL-P
带控制（或报警）输出液位?容积控制仪，输入类型为4～20mA，继电器控制输出，带RS-485通
讯，带上下限继电器报警输出，带DC24V馈电输出。
|
