SWP-LED手动操作器/光柱显示手动操作器

　

　　SWP-LED系列手动操作控制器/光柱显示手动操作器可接在各种调节器之后作备用仪表。一旦调节器失效，可由本控制器进行手动操作。并可取代伺服放大器直接驱动阀门。

    SWP-LED系列手动操作控制器/光柱显示手动操作器集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数码显示）及相对模拟量显示（光柱显示），使测量值的显示更为清晰直观。并可选择双光柱显示。

一、 主要特点　

　1、 可分别带有一路模拟量控制输出、一路开关量控制输出--继电器正转、反转控制，及一路模拟量变送输出，可适用于各种测量控制场合。

  2、 可实现自动/手动无扰动切换。手动切换至自动时，采用逼近法积算，并带切换限幅功能，以实现手动/自动的平滑切换。

　3、 可同屏显示测量信号及反馈信号。

二、 仪表外形及接线图（以下为基本配线,特殊订货请参考随机接线图）

　

　
型  号

SWP-ND835系列

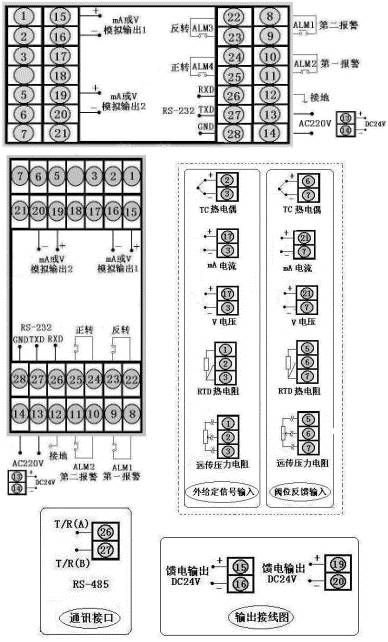

 接　线　图
外形尺寸

仪表尺寸:160×80×140mm

开孔尺寸:152×76mm

重量:400g
型  号

SWP-NT835系列
外形尺寸

外表尺寸:160×80×140mm

开孔尺寸:152×76mm

重量:240g
型  号

SWP-NS835系列
外形尺寸

外表尺寸:80×160×140mm

开孔尺寸:76×152mm

重量:400g
型　号

SWP-NT835系列
外形尺寸

外表尺寸:80×160×140mm

开孔尺寸:76×152mm

重量:400g
型  号

SWP-D935系列

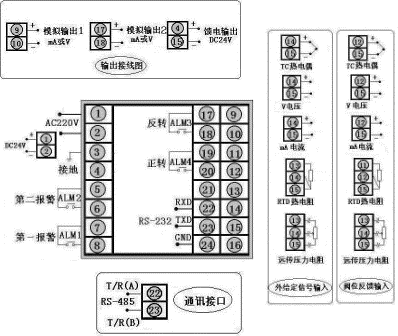

 接　线　图
外形尺寸

外表尺寸:96×96×140mm

开孔尺寸:92×92mm

重量:400g
型　号

SWP-ND435系列

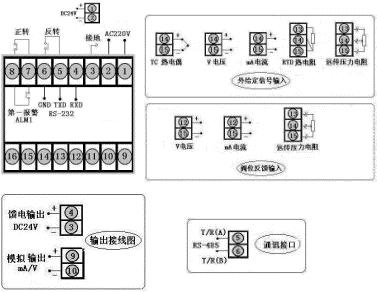

 接　线　图
外形尺寸

外表尺寸:96×48×110mm

开孔尺寸:92×44mm

重量:240g
型  号

SWP-ND735系列

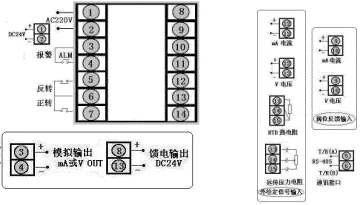

 接　线　图
外形尺寸

外表尺寸:72×72×110mm

开孔尺寸:68×68mm

重量:240g

三、 SWP-LED系列手动操作器型谱表

型  号

 代      码 说      明
SWP-N □ □ □□ -□ □ □ -□□ /□□ -□ □ -□ -□ 新一代手动操器
外形特征

D

S

 　 　 　 　 　 　 　 　 　 　 　

横式显示仪表

竖式显示仪表
外形尺寸 　

4

7

8

9

 　 　 　 　 　 　 　 　 　 　

96×48mm(横)48×96mm(竖）

72×72mm

160×80mm(横)80×160m(竖)

96×96mm

控制作用

 　

35

 　

　

 　

　

 　

　

 　

　

　

手动操作器
通迅方式 　 □ 　 　 　 　 　 　 　 　

参见“通讯方式”
控制输出 　 □ 　 　 　 　 　 　 　

参见"控制输出方式”
变送输出 　 □ 　 　 　 　 　 　

参见"变送输出方式”
PV输入类型 　 □□ 　 　 　 　 　

参见“输入类型”
SV输入类型 　 □□ 　 　 　 　 参见“输入类型”
第一报警方式 　 H

L

 　 　 　 上限报警

下限报警
第二报警方式 　 H

L

 　 　 上限报警

下限报警
馈电输出 　

P

 　 DC24V馈电输出
供电方式 　 W

T

　

DC24V供电

AC90～265V供电（开关电源）

AC220V供电(线性电源,可省略)

　

　

四、SWP-LED系列光柱显示手动操作器型谱表

型  号

 代      码 说      明
SWP-N T□ □ □□ -□ □ □ -□□ /□□ -□ □ -□ -□ -□ 新一代PID自整定控制仪
外形特征 D

S

 　 　 　 　 　 　 　 　 　 　 　 　

横式显示仪表

竖式显示仪表
外形尺寸 　

8

 　 　 　 　 　 　 　 　 　 　 　

160×80mm（横）80×160m（竖）

控制作用

 　

35

 　

　

 　

　

 　

　

 　

　

 　

　

手动操作器
通迅方式 　 □ 　 　 　 　 　 　 　 　 　

参见“通讯方式”
控制输出 　 □ 　 　 　 　 　 　 　 　

参见"控制输出方式”
变送输出 　 □ 　 　 　 　 　 　 　

参见"变送输出方式”
PV输入类型 　 □□ 　 　 　 　 　 　

参见“输入类型”
SV输入类型 　 □□ 　 　 　 　 　 参见“输入类型”
第一报警方式 　 H

L

 　 　 　 　 上限报警

下限报警
第二报警方式 　 H

L

 　 　 　 上限报警

下限报警
馈电输出 　

P

 　 　 DC24V馈电输出
供电方式 　 W

T

　

 　

DC24V供电

AC90～265V供电(开关电源)

AC220V供电(线性电源,可省略)
外形特征 　 W

T

 横式显示

竖式显示（可省略）

　

█ 输入类型

代码 输入类型 测量范围 代码 输入类型 测量范围 代码 输入类型 测量范围
01 B 400～1800 ℃ 09 Pt100.1 -99.9～199.9 ℃ 17 30～350Ω -1999～99999 d
02 S 0 ～1600 ℃ 10 Cu50 -50.0～150.0 ℃ 18 特殊规格 用户特定
03 K 0 ～1300 ℃ 11 Cu100 -50.0～150.0 ℃ 19 4～20 mA开方 -1999～99999 d
04 E 0 ～1000 ℃ 12 4～20 mA -1999～99999 d 20 0～10mA开方 -1999～99999 d
05 T -200～400 ℃ 13 0～10 mA -1999～99999 d 21 1～ 5 V开方 -1999～99999 d
06 J 0～1200 ℃ 14 1～5 V -1999～99999 d 22 0～5 V开方 -1999～99999 d
07 Wre 0～2300 ℃ 15 0～5 V -1999～99999 d 23 可切换输入 详见下表
08 Pt100 -200～650 ℃ 16 0～20 mA -1999～99999 d 　 　 　

█ 通讯方式

　
　
选型代码 0 2 4 8 9
通讯方式 无通讯 RS-232 RS-422 RS-485 特殊规格
　

　

█ 控制输出方式

选型代码 0 1 2 3 4 5 6 7 8
输出方式 无输出 继电器 4～20mA 0～10mA

1～5V

0～5V

 SCR输出 SSR输出 特殊输出

█ 变送输出方式

选型代码 　0 2 3 4 5 8
输出方式 无输出 4～20mA 0～10mA

1～5V

0～5V

 特殊规格

█　型号举例：

SWP-ND835-81-12/12-LH-P-W

通讯方式RS485，输出方式为继电器输出，PV输入类型为4～20 mA，SV输入类型为4～20 mA，第

一报警为下限报警，第二报警为上限报警，DC24V馈电输出，DC24V供电。
