SWP-LCD-NL流量热能积算无纸记录仪集流量/热能积算与记录于一体，具有防盗用功能，是一种智能化的多功能二次仪表，适合对热水的热量进行过程监测，总量累积。
一、仪表特点
1、
丰富的热量积算软件。
2、

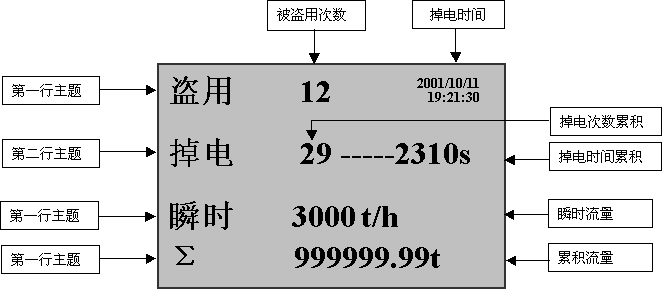

强化管理的防盗及防掉电记录功能。

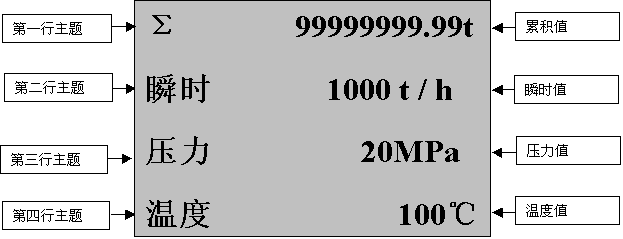

3、可接3路被测信号，满足温度补偿、压力补偿、温压全补偿的积算要求。
|
|
|

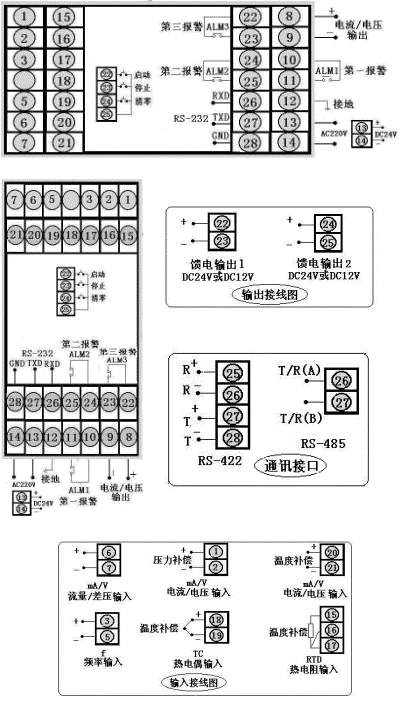

二、仪表外形及接线图（以下为基本配线，特殊订货请参考随机接线图）
|
型号 |
SWP-LCD-NL系列 |
接 线 图 |
|
仪表外形 |
仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重量:400g
|
 |
|
仪表外形 |
仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重量:400g
|
三、SWP-LCD-LQ仪表型谱表
|
型
号 |
代
码 |
说
明 |
|
SWP-LCD-N |
□□□ |
□ |
□□ |
-□ |
□ |
-□ |
□ |
□ |
-□ |
□ |
□ |
-□□ |
-□ |
-□ |
新一代大屏幕带背光液晶显示仪表 |
|
仪表功能 |
L
LR |
|
|
|
|
|
|
|
|
|
|
|
|
|
流量积算仪
流量积算记录仪 |
|
外形尺寸 |
|
8 |
|
|
|
|
|
|
|
|
|
|
|
|
160×80mm（横）80×160mm（竖) |
|
补偿信号 |
|
01
02
03
04
05 |
|
|
|
|
|
|
|
|
|
|
|
无补偿输入
带补偿输入
过热蒸汽带温压补偿输入
饱和蒸汽带温压补偿输入
用户特定曲补偿输入 |
|
通迅方式 |
|
□ |
|
|
|
|
|
|
|
|
|
|
参见"通讯方式” |
|
变送输出 |
|
□ |
|
|
|
|
|
|
|
|
|
参见"输出方式” |
|
流量输入类型 |
|
□ |
|
|
|
|
|
|
|
|
参见“输入类型” |
|
压力输入类型 |
|
□ |
|
|
|
|
|
|
|
参见“输入类型” |
|
温度输入类型 |
|
□ |
|
|
|
|
|
|
参见“输入类型” |
|
第一报警方式 |
|
□ |
|
|
|
|
|
参见"报警方式” |
|
第二报警方式 |
|
□ |
|
|
|
|
参见"报警方式” |
|
第三报警方式 |
|
□ |
|
|
|
参见"报警方式” |
|
馈电输出 |
|
P
2P |
|
|
DC24V馈电输出 2路DC24V馈电输出 |
|
供电方式 |
|
W
T
|
|
DC24V供电
AC90～265V供电(开关电
源)
AC220V供电(线性电源，
可省略) |
|
外形特征 |
|
S |
竖式显示仪表
横式显示仪表 |
█ 输入类型 |
|
|
|
代码 |
输入类型 |
测量范围 |
代码 |
输入类型 |
测量范围 |
|
A |
4～20 mA |
-1999～99999 d |
S |
S |
0 ～1600 ℃ |
|
B |
0～10 mA |
-1999～99999 d |
T |
T |
-200～400 ℃ |
|
C |
1～5 V |
-1999～99999 d |
U |
J |
0～1200 ℃ |
|
D |
0～5 V |
-1999～99999 d |
V |
CU50 |
-50～150 ℃ |
|
M |
0～20 mA |
-1999～99999 d |
W |
PT100.1 |
-99.9～199.9 ℃ |
|
H |
4～ 20 mA开方 |
-1999～99999 d |
G |
PT100 |
-200～650 ℃ |
|
I |
0～ 10 mA开方 |
-1999～99999 d |
O |
脉冲一集电极开路 |
0～5KHz |
|
J |
1～ 5 V开方 |
-1999～99999 d |
E |
E |
0～1000 ℃ |
|
Q |
0～ 20 mA开方 |
-1999～99999 d |
K |
K |
0～1300 ℃ |
|
F |
脉冲 |
0～5KHz |
R |
用户特定 |
-1999～99999 d |
|
L |
B |
400～1800 ℃ |
N |
无补偿输入 |
|
|
| |
█ 输出方式
|
选型代码 |
0 |
2 |
3 |
4 |
5 |
|
输出方式 |
无输出 |
4～20mA |
0～10mA |
1～5V |
0～5V |
█ 通迅方式
|
选型代码 |
0 |
2 |
4 |
8 |
9 |
|
通迅方式 |
无通迅 |
RS-232 |
RS-422 |
RS-485 |
特殊规格 |
█ 报警方式
|
选型代码 |
N |
H |
L |
|
报警方式 |
无控制或报警（可省略） |
上限控制或上限报警 |
下限控制或下限报警 |
█ 型号举例：
SWP-LCD-NL801-21-A-HL-P-W-S
流量积算仪，无补偿输入，通讯方式为RS-232，输出方式为继电器输入，流量输入类型为4～20 mA，第一报警为上限报警，第二报警为下限报警，DC24V馈电输出，DC24V供电，竖表。
|
