SWP-LCD PID自整定控制仪
SWP-LCD系列PID自整定控制仪表适用于需要进行高精度测量控制的系统。
SWP-LCD系列PID自整定控制仪集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制，使测量值的显示更为清晰直观。
一、主要特点
1、可分别带有一路PID控制输出及一路变送输出，可适用各种测量控制场合。
2、手/自动无扰动切换，手自状态下可修改参数。
3、
具有多种调节输出方式（PWM输出、可控规触发输出、固态继电器输出及电压/电流输出。
二、 特殊技术参数
| 控制输出方式 |
PWM输出，可控硅触发输出，固态继电器输出，电压/电流输出 |
| 设定/显示精度 |
+0.5%
FS+1位数max。设定值与显示值匹配，无相对误差 |
| 比例范围 |
0.0%-100.0%（单位：0.1%） |
| 积分（复位）时间 |
0-9,999s（单位：1s） |
| 微分（比率）时间 |
0-9,999s（单位：1s） |
| 控制周期 |
1、2、4、6、15、30、60、120、240s（单位：1s） |
| 采样周期 |
0.5s |
三、

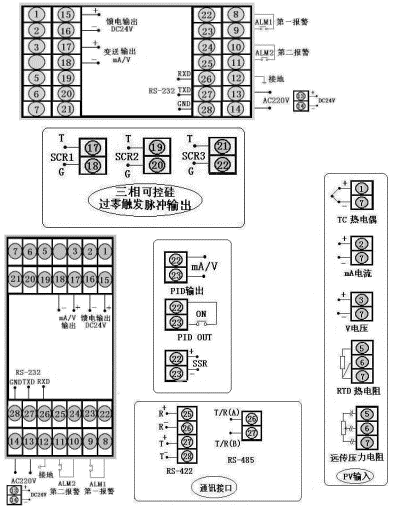

仪表外形及接线图（以下为基本配线方式，特殊订货请参见随机接线图）
|
型号 |
SWP--ND805系列 |
接 线 图 |
|
仪表外形 |
仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g |
 |
|
仪表尺寸寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g
|
|
