SWP-LCD-R无纸记录仪表
SWP-LCD-R无纸记录仪表是一种智能化的多功能二次仪表，适合于对各种过程参量进行监测，控制，记录与远传。
一、仪表特点
1、人机操作与观察界面上都对传统的二次仪表做了挑战性的改革，以中文菜单引导组态操作，以丰富的图文数据显示测量结果，以明确的中文信息标识画面内容的工程涵义，简洁直观地给人以"智能"的感受。
2、可接3路被测信号，根据用户设定要求完成从信号采集，控制，记录到传送的全过程。

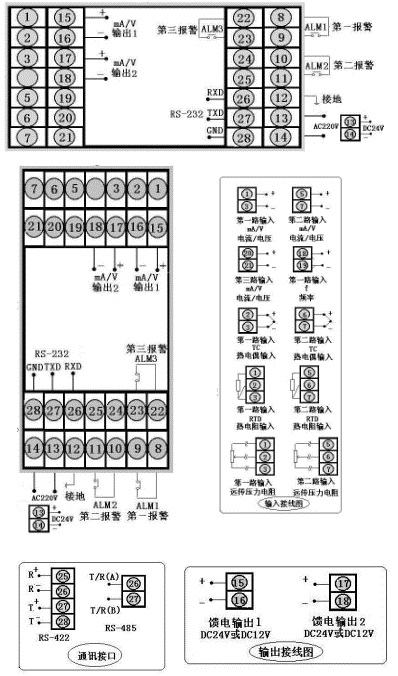

二、仪表外形及接线图(以下为基本配线，特殊订货参考随机接线图）
|
型号 |
SWP-LCD-R系列 |
接 线 图 |
|
仪表外形 |
仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g |
 |
|
仪表尺寸寸：
80×160×140mm
开孔尺寸:76×152mm
重 量:400g
|
|
| |
█
全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下：
|
代码 |
输入类型 |
代码 |
输入类型 |
代码 |
输入类型 |
代码 |
输入类型 |
代码 |
输入类型 |
|
01 |
B |
05 |
T |
09 |
Pt100.1 |
13 |
0～10 mA |
21 |
1～ 5 V开方 |
|
02 |
S |
06 |
J |
10 |
Cu50 |
14 |
1～5 V |
22 |
0～5 V开方 |
|
03 |
K |
07 |
Wre |
11 |
Cu100 |
19 |
4～20 mA开方 |
|
|
|
04 |
E |
08 |
Pt100 |
12 |
4～20 mA |
20 |
0～10mA开方 |
|
|
█ 变送输出方式
|
选型代码 |
0 |
1 |
2 |
3 |
4 |
5 |
|
输出方式 |
无输出 |
继电器 |
4～20mA |
0～10mA |
1～5V |
0～5V |
█
通迅方式
|
选型代码 |
0 |
2 |
4 |
8 |
9 |
|
通迅方式 |
无通迅 |
RS-232 |
RS-422 |
RS-485 |
特殊规格 |
█
报警方式
|
选型代码 |
N |
H |
L |
|
报警方式 |
无位式控制或报警（可省略） |
位式上限控制或上限报警 |
位式下限控制或上限报警 |
█ 型号举例：
①SWP-LCD-R8103-22-08-HL-W-S
输入通道为单路,控制作用为测量记录,通讯方式为RS-232,输出为继电器输出,变送输出为4～20mA输入类型为Pt100,第一报警方式为上限报警,第二报警方式为下限报警,供电方式为DC24V供电,竖表。
②SWP-LCD-R8203-83-10-LH-T
8输入通道为双路,控制作用为测量记录,通讯方式为RS-485,输出为继电器输出,变送输出为0～10mA,输入类型为Cu50,第一报警方式为下限报警,第二报警方式为上限报警,AC90～265V供电(开关电源),横表。
|
