SWP-LCD-M多通道巡检控制仪

　


　　SWP-LCD-M多路仪表适合于需要同时对多组过程参量(≤16)进行集中监测，超限报警，变送输出及远传的场合。

一、仪表特点

　　1、 用户依照仪表LCD显示屏中文菜单提示，通过面板按键可完成输入信号类型与分度号的自由切换，实现万能输入。

　　2、 可选择统一报警输出，分别报警输出或分别变送输出。

　　3、可带串行通信输出，可与各种输入/输出的设备双向通信，组成分级控制系统。

　

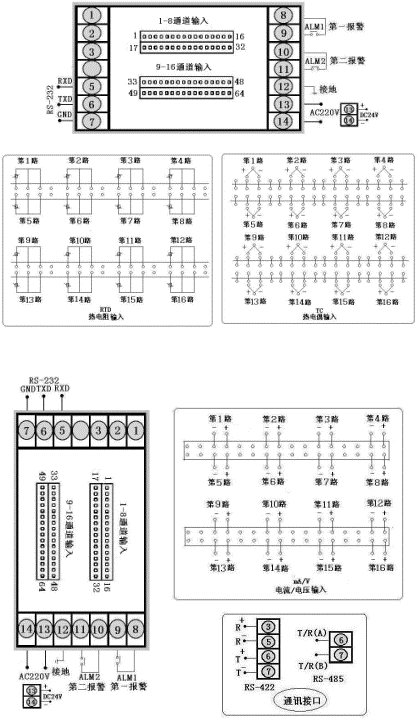

　 二、仪表外形及接线图：（以下为基本配线方式，特殊订货请参见随机接线图）

　

型号 SWP-LCD-M系列 接　线　图
仪表外形

仪表尺寸:160×80×140mm

开孔尺寸:152×76mm

重量:400g
　
仪表外形

仪表尺寸:80×160×140mm

开孔尺寸:76×152mm

重量:400g

　

　

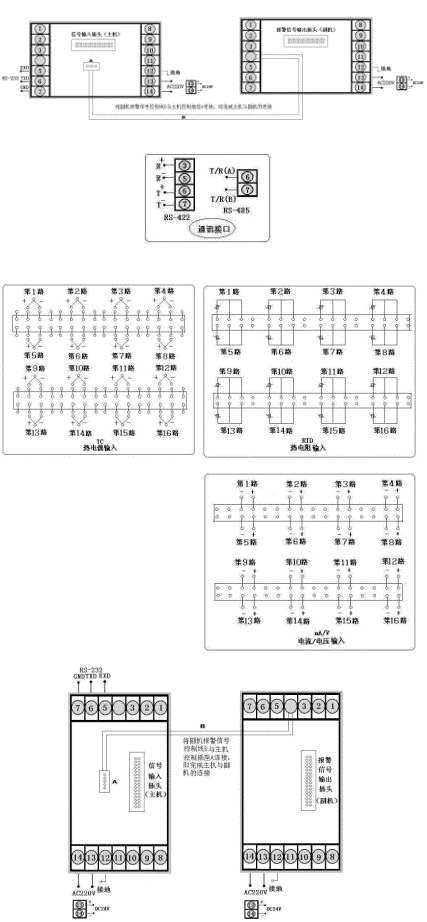

型号

SWP-MD808系列

 接　线　图
仪表外形

仪表尺寸:160×80×140mm

开孔尺寸:152×76mm

重量:400g
型号 SWP-MS808系列
仪表外形

仪表尺寸:80×160×140mm

开孔尺寸:76×152mm

重量:400g

　

　

　

　

三、SWP-LCD-M系列多通道巡检测量控制仪型谱表

型  号

 代      码 说      明
SWP-LCD □ □ □□ -□ □ -□□ -□ □ -□ -□ -□ 大屏幕带背光液晶显示仪表
仪表功能

M

 　 　 　 　 　 　 　 　 　 　

多通道巡回检测仪表
外形尺寸 　 8 　 　 　 　 　 　 　 　 　

160×80mm(横式)80×160mm(竖式)

控制作用

 　 □□ 　

　

 　

　

　

 　 　

　

参见“控制作用”
通迅方式 　 □ 　 　 　 　 　 　 　

参见"通讯方式”
输出方式 　 □ 　 　 　 　 　 　

参见"输出方式”
输入类型 　 □□ 　 　 　 　 　

参见“输入类型”
第一报警方式 　 □ 　 　 　 　 参见"报警方式”
第二报警方式 　 □ 　 　 　 参见"报警方式”
报警记忆 　 K

　

 　 　 带报警保持功能(本页注1)

不带报警保持功能
供电方式 　 W

T

　

　

DC24V供电

AC90～265V供电(开关电源)

AC220V供电(线性电源，可省略)
外形特征 　 S

　

 竖式显示仪表

横式显示仪表(可省略)

　

█ 控制作用

选型代码 06 07 08 09 16
控制作用 八路巡检测量显示 八路巡检统一控制/报警输示 八路巡检分别控制/报警输 十六路巡检测量显 十六路巡检统一控制/报警输

█ 输入类型

　

　
代码 输入类型 测量范围 代码 输入类型 测量范围 代码 输入类型 测量范围
01 B 400～1800℃ 09 Pt100.1 -99.9～199.9℃ 17 30～350Ω -1999～99999 d
02 S 0 ～1600℃ 10 Cu50 -50.0～150.0℃ 18 特殊规格 用户特定
03 K 0 ～1300℃ 11 Cu100 -50.0～150.0℃ 19 4～20 mA开方 -1999～99999 d
04 E 0 ～1000℃ 12 4～20 mA -1999～99999 d 20 0～10mA开方 -1999～99999 d
05 T -200～400℃ 13 0～10 mA -1999～99999 d 21 1～ 5 V开方 -1999～99999 d
06 J 0～1200℃ 14 1～5 V -1999～99999 d 22 0～5 V开方 -1999～99999 d
07 Wre 0～2300℃ 15 0～5 V -1999～99999 d 23 全可切换输入 　
08 Pt100 -200～650℃ 16 0～20 mA -1999～99999 d 　 　 　
　

　

█ 输出方式

选型代码

0

1

2

3

4

5

输出方式

无输出

继电器

4～20mA

0～10mA

1～5V

0～5V

█ 通迅方式

　
选型代码 0 2 4 8 9
通迅方式 无通迅 RS-232 RS-422 RS-485 特殊规格

█ 报警方式

　
选型代码 N H L

报警方式

无位式控制或报警（可省略）

位式上限控制或上限报警

位式下限控制或下限报警

注1：统一报警输出：仪表所有通道共用一个（或两个）报警输出继电器。LCD仪表报警均为报警保持。报警保持功能：检测当前通道超限即输出报警并保持，直至所有通道均无超限方停止报警输出。分别控制／报警输出：即仪表各测量通道均有一个（或两个）报警继电器输出报警信号，报警输出互相独立或各通道均有一组相互独立的变送输出信号。

█ 型号举例：

①SWP-LCD-M814-21-08-HL-K-W-S

十六路巡检统一控制/报警输出，通讯方式为RS-232，输出方式为继电器输入，输入类型为Pt100，第一报警为上限报警，第二报警为下限报警，带报警保持功能，DC24V供电，竖表。

②SWP-LCD-M808-81-10-L-H-K-T

八路巡检分别控制/报警输出，通讯方式为RS-485，输出方式为继电器输入，输入类型为Cu50，第一报警为下限报警，第二报警为上限报警，AC90～265V供电（开关电源），横表。
