SWP-LCD-NLT天然气流量积算仪
SWP-LCD-NLT（智能）天然气流量显示积算控制仪适用于在线测量天然气的流量，将管道中的天然气流量经补偿、计算自动换算为工业标准状态下的天然气体积流量和积算量。
一、仪表特点
1、同时显示天然气流量测量系统的多个参数（如：时间、差压、压力、温度、流量、积算量等），还可根据用户要求显示FZ、FG等，更有利于对生产工艺参数的监控。
2、可接3路被测信号，满足温度补偿、压力补偿、温压全补偿的积算要求。
3、新增加的掉电记录功能可记录仪表工作期间掉电发生的实时时间、掉电次数及掉电时间累积值，防止人为或意外掉电造成累计值的偏差。

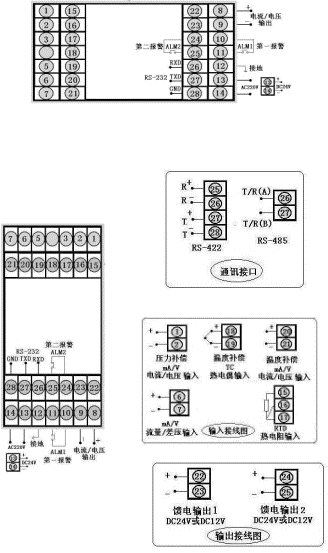

二、仪表外形及接线图（以下为基本配线，特殊订货请参考随机接线图）
|
型号 |
SWP-LCD-NLT系列 |
接 线 图 |
|
仪表外形 |
仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400mm |
 |
|
仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400mm
|
|
| |
█ 通讯方式
|
选型代码 |
0 |
2 |
4 |
8 |
9 |
|
通迅方式 |
无通迅 |
RS-232 |
RS-422 |
RS-485 |
特殊规格 |
█ 变送输出方式
|
选型代码 |
0 |
1 |
2 |
3 |
4 |
5 |
|
输出方式 |
无输出 |
继电器 |
4～20mA |
0～10mA |
1～5V |
0～5V |
SCR--可控硅过零触发脉冲输出，SSR--固态继电器控制输出，SOT--双向可控硅输出
█ 型号举例：
①SWP-LCD-NLT802-21-BC-HL－P－W－S
带补偿输入,通讯方式RS-232,输出方式为继电器输出,输入类型为第一路0～10 mA,第二路1～5V,第一报警为上限报警,第二报警为下限报警,单路DC24V馈电输出,DC24V供电,竖表。
②SWP-LCD-NLT802-82-AC-LH－N－T
带补偿输入,通讯方式RS-485,输出方式为4～20mA,输入类型为第一路4～20mA,第二路1～5V,
第一报警为下限报警,第二报警为上限报警,无馈电输出,AC90～265V供电(开关电源),横表。
|
