二、SWP-SSR系列无纸记录仪表特点

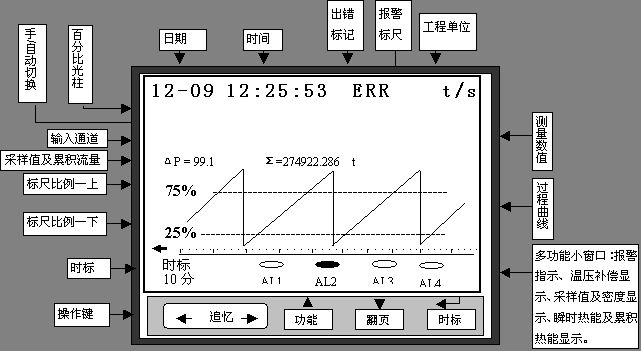

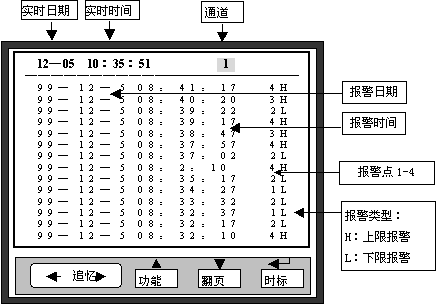

1. 多功能的显示画面：
仪表面板配置

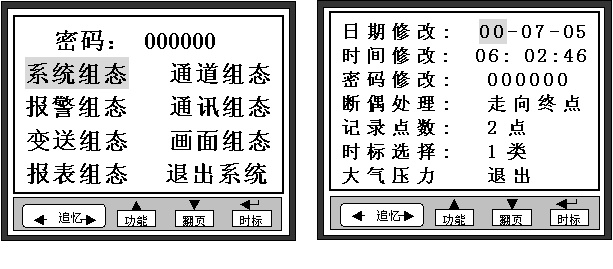

2. 便捷的操作界面
快捷的中文菜单，提示用户逐级完成参数设定。
丰富的图形画面，提供需要显示的参数组合。
轻触式面板按键，方便用户进行各种的操作。
3. 高容量的存储空间：
|
容量（Mb）
|
记录间隔(S)
|
通道数
|
大约可记录天数(天)
|
|
4(出厂基本配置)
|
1
|
1
|
5.3
|
|
2
|
2.6
|
|
4
|
1.3
|
|
8
|
0.66
|
|
16
|
0.33
|
|
240
|
1
|
1274
|
|
2
|
637
|
|
4
|
318
|
|
8
|
159
|
|
16
|
79
|
|
8
|
1
|
1
|
11.3
|
|
2
|
5.6
|
|
4
|
2.8
|
|
8
|
1.4
|
|
16
|
0.7
|
|
240
|
1
|
2730
|
|
2
|
125
|
|
4
|
682
|
|
8
|
341
|
|
16
|
170
|
注：
存储空间可扩展到12M，最多150万个存储数据记录点，满足最长达1000天的记录数据
存储需求。数据记录时间长短与仪表通道数、存储容量、记录时间间隔有关。
4. 快速的通讯速率：
设有标准双向串行通讯口，能以高达成57600pbs的速率与上位机或其它相关的设备进行数据
交换。
5. 灵活的附加功能：
通过附加的模块与相应的参数设定，仪表可提供模拟变送信号输出，打印机接口信号输出，
直流馈电电源输出，标准双向串行通讯接口等。
6. 强大的记录追忆功能：
可单步追忆
可自动连续追忆（追忆速度分20档可调）
可按时间查询追忆
可通过移动定位轴来查看历史数据及曲线
三、SWP-SSR系列无纸记录仪表技术参数
|
输入信号
|
|
输入回路 |
最多16路(注1） |
|
模 拟 量 |
热 电 偶：标准热电偶--B、S、K、E、J、T、WRe等 |
| |
电
阻：标准热电阻--Pt10、Pt100、Cu50、Cu100等 |
| |
|
远传压力电阻--30～350W等 |
| |
电
流：0～10mA、4～20mA、0～20mA等--输入电阻<500W |
| |
电
压：0～5V、1～5V、mV等--输入阻抗>250KW |
|
开 关 量 |
脉冲信号：波形--矩形、正弦或三角波 |
| |
辐度--大于4V（或根据用户要求任定） |
| |
频率--0～10KHz（或根据用户要求任定） |
|
|
输出信号
|
|
模拟量输出 |
DC 0～10mA（负载电阻<
750W） DC 4～20mA（负载电阻<500W） |
|
开关量输出 |
DC
0～5V（负载电阻≥250KW） DC 1～5V（负载电阻≥250KW） |
| |
继电器控制输出--带回差，触点：AC 220V/3A DC
24V/6A（阻性负载） |
| |
可控硅控制输出--SCR（可控硅过零触发脉冲）输出，400V/0.5A |
| |
固态继电器输出--SSR（固态继电器控制信号）输出，6～24V/30mA |
|
通讯输出 |
接口方式--标准串行双向通信接口：RS-485，RS-232等 |
| |
波特率--300pbs～28.8k bps 内部自由设定 |
|
馈电输出 |
DC24V，负载<30mA |
|
|
特性
|
|
测量精度 |
±0.2%FS±1字 或
±0.5%FS±1字 |
|
分 辨 率 |
±1字 |
|
测量范围 |
-1999～9999字 |
|
内存容量 |
1MB（可扩充到2MB） |
|
记录间隔 |
可选
1s，2s，4s，8s，10s，20s，40s，1m，2m或4m
|
|
显示方式 |
大屏幕带背光LCD同屏或分页显示 |
|
显示内容 |
中文菜单 实时动态曲线
历史曲线追忆 数字 光柱 图表 状态 |
|
控制/报警 |
继电器ON/OFF带回差（用户可自由设定） |
|
温度补偿 |
0～50℃数字式温度自动补偿 |
|
控制算法 |
位式控制或PID控制 |
|
参数设定 |
中文菜单提示 面板按键设定
设定值断电后永久保存 设定值密码锁定 |
|
保护方式 |
输入回路断线报警（热电偶或电阻输入时）继电器输出状态LCD指示 |
| |
输入超/欠量程报警，电源电压欠压自动复位，.工作异常自动复位（Watch
Dog） |
|
|
使用环境
|
|
环境温度 |
0～50℃
|
|
相对湿度 |
≤85RH 避免强腐蚀气体
|
|
供电电压 |
AC90～260V--开关电源
|
|
功 耗 |
≤15W |
|
█
通讯方式
|
代码
|
0
|
2
|
8
|
|
通讯方式
|
无通讯
|
RS-232
|
RS-485
|
█
控制输出方式
|
选型代码
|
0
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
|
输出方式
|
无输出
|
继电器
|
4～20mA
|
0～10mA
|
1～5V
|
0～5V
|
SCR输出
|
SSR输出
|
特殊规格
|
SCR--可控硅过零触发脉冲输出 SSR--固态继电器控制输出
█
变送输出方式
|
选型代码
|
0
|
2
|
3
|
4
|
5
|
8
|
|
输出方式
|
无输出
|
4～20mA
|
0～10mA
|
1～5V
|
0～5V
|
特殊规格
|
█
输入类型
|
代码
|
输入类型
|
测 量 范 围
|
代码
|
输入类型
|
测 量 范 围
|
代码
|
输入类型
|
测 量 范 围
|
|
01
|
B
|
400～1800 ℃
|
09
|
Pt100.1
|
-99.9～199.9℃ |
17
|
30～350Ω
|
-1999～99999 d
|
|
02
|
S
|
0 ～1600 ℃
|
10
|
Cu50
|
-50.0～150.0 ℃ |
18
|
特 殊 规 格
|
用 户 特 定
|
|
03
|
K
|
0 ～1300 ℃
|
11
|
Cu100
|
-50.0～150.0 ℃ |
19
|
4～20 mA开方
|
-1999～99999 d
|
|
04
|
E
|
0 ～1000 ℃
|
12
|
4～20 mA
|
-1999～99999 d |
20
|
0～10mA开方
|
-1999～99999 d
|
|
05
|
T
|
-200～400 ℃
|
13
|
0～10 mA
|
-1999～99999 d |
21
|
1～ 5 V开方
|
-1999～99999 d
|
|
06
|
J
|
0 ～1200 ℃
|
14
|
1～5 V
|
-1999～99999 d |
22
|
0～5 V开方
|
-1999～99999 d
|
|
07
|
Wre
|
0 ～2300 ℃
|
15
|
0～5 V
|
-1999～99999 d |
23
|
全切换输入
|
详见下表
|
|
08
|
Pt100
|
-200～650 ℃
|
16
|
0～20 mA
|
-1999～99999 d |
24
|
频率输入
|
0～10KHz
|
█
全切换输入分度号表
|
代码
|
输入类型
|
代码
|
输入类型
|
代码
|
输入类型
|
代码
|
输入类型
|
代码
|
输入类型
|
|
01
|
B
|
05
|
T
|
09
|
Pt100.1
|
14
|
1～5 V
|
18
|
1～ 5V开方
|
|
02
|
S
|
06
|
J
|
10
|
Cu50
|
15
|
0～5 V
|
19
|
0～5V开方
|
|
03
|
K
|
07
|
WRe
|
12
|
4～20 mA
|
16
|
4～20mA开方
|
|
|
|
04
|
E
|
08
|
Pt100
|
13
|
0～10 mA
|
17
|
0～10mA开方
|
|
|
█
报警方式：
|
代 码
|
N
|
H
|
L
|
G
|
A
|
|
报警方式
|
无报警（可省略）
|
上限报警
|
下限报警
|
偏差内报警
|
偏差外报警
|
█

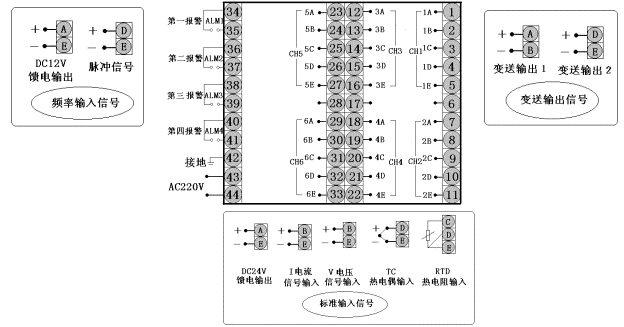

接线图
注：CH1～CH6为通道1～通道6输入接线柱。(以上的接线图是以6通道全切换输入为例)
注1：当通道数为1～6路时，仪表输入分度号可全切换；6路以上时，仪表分度号不可切换，请注
明输入分度号类型。输入信号为热电阻时，最多做到12通道输入，输入信号为热电偶或标准信号
时，最多做到16路通道输入。如做4路输出，输入通道只可做4路全切换，有特殊要求，请来电咨
询。
该仪表最多可带4路电压/电流输出。即OUT1：5A(+),5B(-)；OUT2：5D(+),5E(-)；OUT3：
6A(+),6B(-)；OUT4：6D(+),6E(-)。 |
