SWP-SPC 2000控 制 系 统


　　SWP-SPC2000控制系统适用于中小型企业的技术改造与管理升级。也可作为一个子系
统参予到控制网络中去。它的主要特征是： 将控制功能分散到若干个智能控制单元，然后
用通讯方式将数据集中到上位机进行分析监控管理。
　　 SWP-SPC2000 系统融计算机技术、控制技术、通讯技术于一体，从而成为当今控制
系统的一种分支。该系统分散程度高，安全可靠，容易扩充，组态方便。可以完成调节控
制、联锁保护、数据采集、记录分析、报表打印等多任务控制。
　　 SWP系列仪表或SWP系列转换模块可与各种带串行通信的控制器联机（如电脑、可编程
控制器、各种计算机等)，组成控制系统。如配用SWP数据采集器和SWP系统监控软件，即可
组成功能强大的SPC控制系统。一台上位机（电脑、可编程控制器、各种计算机等）的扩展
口可插入多块接口卡，以连接所需的SWP系列仪表、SWP系列转换模块或其它部件。
　　 目前，SWP-SPC2000控制系统已广泛应用于生物、化工、石油、冶金、轻工、医药、
食品、航空航天等各个领域。我们愿以真诚的服务，优良的产品，雄厚的技术实力支持您
更上一层楼。

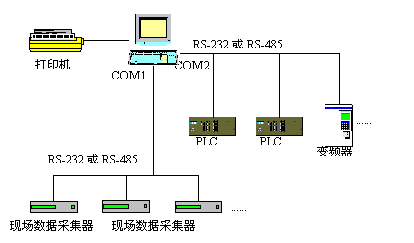

　　1、系统配置A（标准型）

　　系统采用SPC2000版工控组态软件可方便组成高性能、低价位的工控系统，用户可轻松
组态，将SWP系列仪表与PC机直接通讯，同时还可通过另外串口连接其它的设备（如PLC，
变频器，其它厂家的仪器仪表），并可内插各种A/D，D/A，I/O模块实现在线控制。

　　系统配置B采用通用采集器，每块采集器有16路输入通道，每路输入分度号都可万能切
换。最多可接32块，共有512路输入（32块×16路）。进一步提高系统可靠性与安全性。
可由用户自行编程组态构成监视、控制系统。亦可配用基于中文WINDOWS'98平台的SWP工业控制软件。

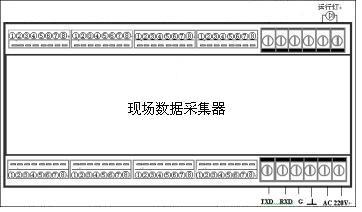

　　SWP系列现场数据采集器结构及接线图：

三、 系统软件配置

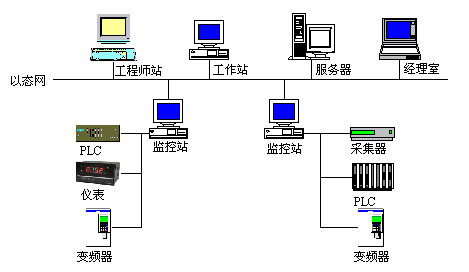

　　SWP-SPC2000系统软件：该系统上位管理软件是基于WINDOWS/WINNT平台上开发的系统软件，在原版SPC系统软件的基础上增强了网络功能，可满足网控一体化要求。其具体功能
如下：

　　
　　1、 具有多窗口的流程图显示，趋势图显示功能。

　　2、 参数设置、记录，数据记录，制表功能。

　　3、 可加载多种厂家设备（仪表，变频器，PLC，功能卡）。

　　4、 可实现网络数据共享，远程监控功能。

　　1、 SWP仪表安装于测量现场仪表室，系统布线及安装由订货厂家自行解决。微机及SWP数据采集器安装于调度室。

　　2、 仪表安装与常规仪表类同。RS-485通讯接线为二线制，只需将全部仪表的通讯输出线T/R（A）、T/R

       （B）并连，接入SWP数据采集器即可。

　　3、 数据采集器与计算机之间采用RS-232通讯方式，只需将数据采集器与PC的通讯接头插入计算机的串行口（如COM1或COM2）即可。

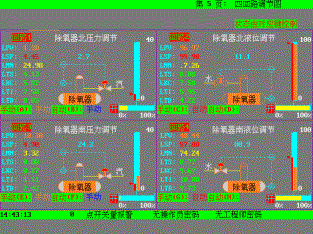

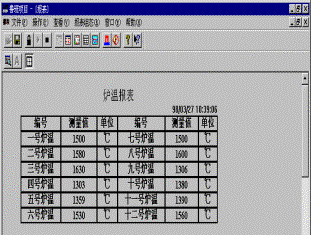

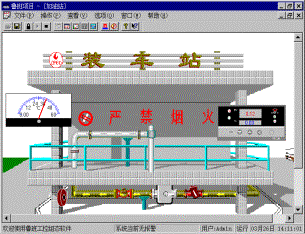

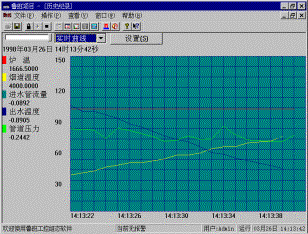

　　系统监控画面可根据用户要求开发或用户自行编程。如：
