SWP-ET100现场温度变送控制器

  概述

  SWP-ET100温度现场变送控制器是本公司推出新一代先进的现场变送单元。采用铝合金外壳进口的高精度铂电阻传感器或热电阻传感器,抗腐蚀,抗过载,稳定性好,精度高,集测量显示变送,控制,通讯为一体。可应用于石油,化工、冶金等部门各种腐蚀和非腐蚀性液体和气体测量与控制


仪表技术指标:



  测量范围       -200℃~600℃

  精  度      0.5%或0.2%

  防爆类型      普通型(非防爆)

              隔爆型(dIIBT4)

  外形尺寸      LED显示:LED显示:Φ100×60

  显  示      4位LED显示

  输出特性      带上下限控制或报警输出

            继电器接点容量3A/250VAC

            SSR可控硅触发信号0.5A/400V

            SCR固态继电器触发信号300Ma/6V

  使用环境      相对湿度≤90%,温度-10~50℃

  介质温度      -20 ~ +70℃

  防护等级      IP65

  连接方式      M20×15mm或根据用户要求

  供电方式      AC220V或DC24V

  通讯功能      RS485或RS232通讯方式(波特率 1200~9600pbs)

工作原理

   仪表通过温度传感器把温度信号变为电信号,再由前置放大器把此电信号放大滤波,送往CPU的A/D 转换模块进行模拟量到数字量的变换。最后由CPU进行数据处理并显示及PWM输出。原理框图如下:

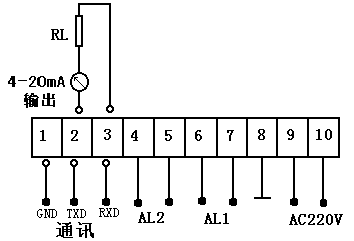

接线方式                               外形结构图



型号命名

型   号
代         码
说        明
SWP-ET100-
现场温度显示控制表
通讯
0
                无通讯
2
                RS-232
8
                RS-485
输出方式
00
              无输出
01
              继电器
02
              4~20mA
03
              0~10mA
04
              1~5V
05
              0~5V
06
              SCR输出(SCR:可控硅触点信号输出)
07
              SSR输出(SSR:固态继电器触发信号输出)
08
              特殊规格
09
              SOT输出(SOT:内置固态继电器3A/250V)
过程连接方式和材料
R
            外螺纹G1/2(不锈钢1Gr18Ni9Ti)
G
            外螺纹M20×1.5(不锈钢 1Gr18Ni9Ti)
外壳类型
A
          铝外壳无现场指示,防护等级IP65
输入类型、测量范围

输入类型
测量范围
01

K
0 ~600 ℃
02

E
0 ~600 ℃
03

T
-200~400 ℃
04

J
0 ~1200 ℃
05

Pt100.1
-199.9~199.9℃
06

Cu50
-50.0~150.0 ℃
07

Cu100
-50.0~150.0 ℃
第一报警方式
N
      无报警(可省略)
H
      上限控制/报警
L
      下限控制/报警
第二报警方式
N
    无报警(可省略)
H
    上限控制/报警
L
    下限控制/报警
供电方式
N
  AC220V供电(可省略)
W
  DC24V供电
温度传感器长度
L

见外形结构图,填上具体的数值,单位mm



例:SWP-ET100-802R-A-03-HL-(100)

    现场温度显示控制表,带RS-485通讯,4~20mA输出,外螺纹G1/2 连接,传感

器长度为100mm,铝合金外壳无现场指示,测量范围200~400 ℃,带上

、下限报警控制。

温度变送的测量范围>60℃时请订货时注明
