Model 267/267MR 微差压传感器/变送器 Model 268/268MR(EX) 本安防爆型微差压传感器/变送器

应用暧通空调能量管理系统 VAV及风扇控制环境污染控制洁净工程烘箱增压及炉通风控制天然气、煤气管网监制井下通风监测医疗仪器及设备		优点 Model 267MR/268MR 具有六种现场可选量程具有LCD显示装置(267特选) SETRA可变电容传感技术不锈钢亚弧焊接敏感元件符合本安防爆认证 iaIIct4(C268特选) UL94V-0阻燃性等级标准精度为±1%FS 精度可达到±0.4%FS、±0.25%FS（特选高电平10VDC模拟输出（Model267) 内部调节允许使用非调整 9～30VAC或9～30VDC 电源供电（Model267) 最小测量范围为0～25Pa

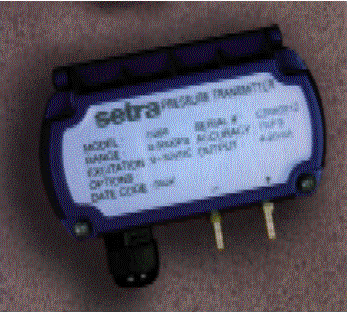

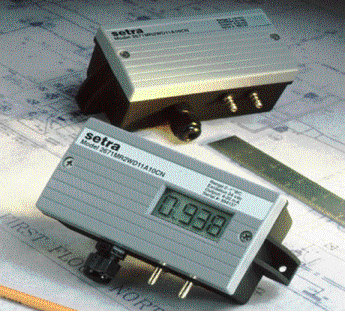

Model 267/267MR 　　　　　 Model 268/268MR

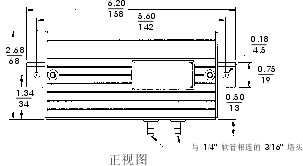

Model 267/267MR外形图
LCD显示特选仅限于Model 267

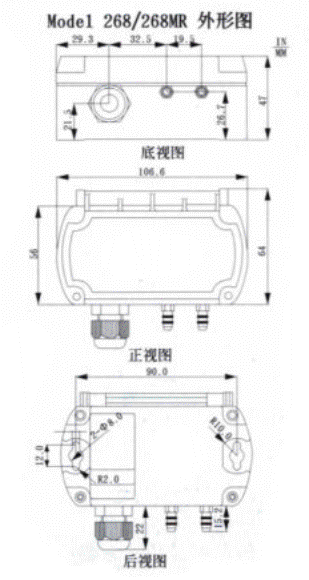

正视图	底视图

注：西特（Setra）坚持严格的质量标准，其执行美国军用标准MIL-45208A和MIL-STD-45562A，此产品的标定源于NIST。

工作原理 Model267/268系列微差压传感器由不锈钢膜片与固定电极构成一个可变电容，压力变化时，电容值发生变化。Setra独特的检测电路将电容值的变化转换为线性直流信号。弹性膜片可承受70KPa过压(正向/负向均可)而不会损坏。此传感器/变送器已进行了温度补偿，从而提高了温度性能和长期稳定性。Model267MR，Model268MR是多量程产品，具有6种可选压力量程(单向/双向)，用户可很方便的通过开关进行现场量程调整。Model267LCD是单量程产品，具有LCD显示特性。 Model267/267MR Model267/267MR微差压传感器/变送器可用来测量差压或表压(静态)，并将信号转换为成比例的电信号，输出0～5VDC或0～10VDC的电压信号或4～20mA的电流信号。激励电压为9～30VAC或9～30VDC。在楼宇的能量管理系统中，其精度使楼宇正常的压力和流量控制得以保证。Model267/267MR具有IP65/NEMA-4防护等级。Model267/267MR测量范围最小可达0～25Pa，最大为0～25KPa，在室温下精度为±1%FS，温度补偿范围在+5～+65℃，通过温度补偿电路，使温度影响小于±0.06%FS/℃。
Model268/268MR Model268/268MR 微差压变送器可用来测量差压或表压(静态)，并将信号转换为为比例的电流信号，输出4～20mA电流信号。激励电压为9～30VDC。Model268/268MR具有符合本质全要求，防爆等级为iaIICT4(特选)可在防爆的环境下正常工作。Model268的最小测量范围为0～25Pa，最大测量范围为0～25KPa，在室温下精度为±1%FS，温度补偿范围在+5～+65℃，通过温度补偿电路，使温度影响小于±0.06%FS/℃。Model268/268MR以其卓越的性能价格比，广泛应用于天然气管道监测，电厂风压检测等领域。

Model 267/267MR Model268/268MR(EX)性能规范

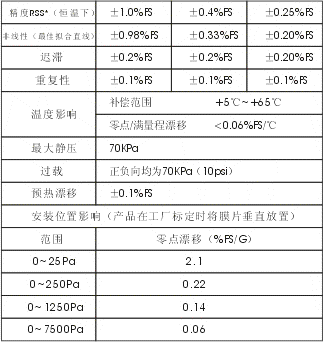

性能参数

*RSS：线性、迟滞、重复性的方和根

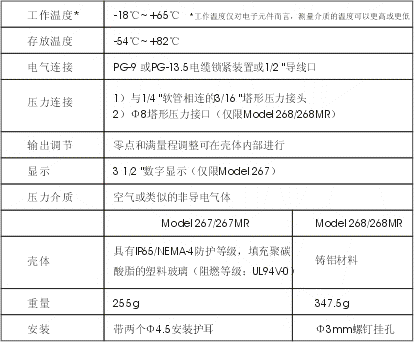

环境或机械参数

Model 267/267MR Model 268/268MR电气参数

	电流型Model 267/267MR	电流型Model 268/268MR	电压型Model 267/267MR
电路	2线具有误接线保护功能	2线具有误接线保护功能	3线具有误接线保护功能
满量程输出	20mA±0.08mA	20mA±0.16mA	10VDC±50mV/5VDC±25mV
零点输出	4mA±0.08mA	4mA±0.16mA	50mV±25mV
外部负载	0~800Ω（工厂标定用250Ω）		>5000Ω（工厂标定用50KΩ）
最小供电电压	9+0.02x（接收器附加导线电阻）VDC		9VAC或12VDC
最大供电电压	30+0.004x（接收器附加导线电阻）VDC		30VAC或40VDC

订货指南

Model 267，268压力传感器/变送器

选型代码表

例：NO .2671R25WD11G2CD意义为,Model 267,0~25 "WC单向量程,

4~20 mA输出, PG-9电气接头, 1%FS精度,可LCD显示

型号

压力范围

单位

类型

输出

电气接头

精度

显示

型号

2671=267
2681=268

压力范围

in.W.C

0R1=0～0.1
R25=0～0.25
0R5=0～0.5
001=0～1
2R5=0～2.5
005=0～5
010=0～10
025=0～25
050=0～50
100=0～100

0～±0.1
0～±0.25
0～±0.50
0～±1
0～±2.5
0～±5
0～±10
0～±25
0～±50

Pascals

025=0～25
050=0～50
100=0～100
200=0～200
250=0～250
500=0～500 10C=0～1000
25C=0～2500
50C=0～5000
10K=0～10000
25K=0～25000

0～±25
0～±50

0～±100
0～±200
0～±250
0～±500
0～±1000
0～±2500
0～±5000
0～±10000

单位: W=in.WC L=Pascal

类型: 压差 D=单向 B=双向

输出:

                                 11=4～20mA
                                 2D*=0～5V
                                 2E*=0～10V

电气接头

                                G1=PG-13.5电缆锁紧装置
                                G2=PG-9电缆锁紧装置
                A1=1/2"导线开口

精度

                        C=±1.0%FS
                        特选（提供标定证书）:
                               G= ±1.0%FS
                               E= ±0.4%FS
                               F= ±0.25%FS
                               H= ±0.5%FS

显示 D*=LCD显示 N=无显示

注：
1 in.W.C=英寸水柱=249.087Pa
* 仅限于Model 267
电流型接线（2线制）：
+EXC（信号正） -EXC（信号负）
电压型接线（3线制）：
+EXC（电源正） GND（公共地） +SIG（信号正）

Model 267MR，268MR压力传感器/变送器

型号

压力范围

单位

类型

输出

电气接头

精度

显示

型号

2671=267
2681=268

压力范围

in.W.C

MR1=0～0.1
MR2=0～0.25
    0～0.5
    0～1
MR3=0～1.25
    0～2.5
    0～5.0
MR4=0～7.5
    0～15
    0～30

0～±0.05
0～±0.125
0～±0.25
0～±0.5
0～±0.625
0～±1.25
0～±2.5
0～±3.75
0～±7.5
0～±15

Pascals

MR5=0～25
MR6=0～50
    0～100
    0～200
MR7=0～250
    0～1000
MR8=0～625
    0～1250
    0～2500
    0～500
MR9=0～1875
    0～7500
    0～3750

0～±12.5
0～±25
0～±50
0～±100
0～±125
0～±250
0～±500
0～±312
0～±625
0～±1250
0～±937
0～±1875
0～±3750

单位: W=in.WC L=Pascal

类型: D=压差

输出:

                  11=4～20mA
                  2D*=0～5V
                  2E*=0～10V

电气接头:

                  G1=PG-13.5电缆锁紧装置
                     G2=PG-9电缆锁紧装置
                     A1=1/2"导线开口

精度:

C=±1.0%FS
特选（提供标定证书）: G= ±1.0%FS

显示: N=无显示

注：
1 in.W.C=英寸水柱=249.087Pa
* 仅限于Model 267MR

电流型接线（2线制）：+EXC（信号正） -EXC（信号负）
电压型接线（3线制）：+EXC（电源正） GND（公共地） +SIG（信号正）

多量程产品出厂时设定为最高量程。
Model 267MR/268MR无高精度特选。
